D40J-0.5手動密閉閥門-人防手動密閉閥門
一、手動密閉閥門用途
D40J-0.5手動密閉閥門用于轉換通風方式，改變空氣流程，適用于人防工程通風和排風系統。本閥適用公稱壓力Pn≤0.05MPa, 工作溫度- 30～+40℃,相對濕度30～90％，介質為空氣的管路上，作為單向閉路機構。
二、手動密閉閥門主要技術參數
公稱通徑 | 公稱壓力（Mpa） | 試驗壓力（Mpa） | 工作溫度 | |
密封 | 強度 | |||
150-500 | 0.05 | 0.05 | 0.1 | 常溫 |
600-1000 | 0.05 | 0.05 | 0.1 | |

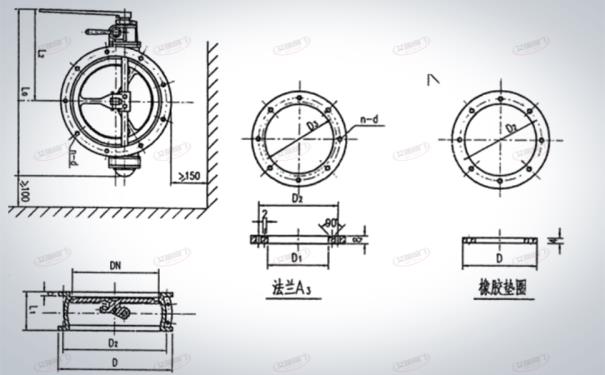

三、手動密閉閥門圖集
四、手動密閉閥門規格尺寸表
序號 | la | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
名稱 | 手柄 | 手傳動裝置 | 閥體 | 閥瓣 | 杠桿 | 閥桿 | 彈簧 | 密封圈 |
材料 | 可鍛鑄鐵 | 配套 | 鑄鐵或鋼板 | 鑄鐵或鋼板 | 鑄鐵或鋼板 | 45#鋼 | 彈簧鋼 | 橡膠 |
五、安裝注意事項
1、可以安裝在水平或垂直管道上，使用時要求閥門板全啟或全閉，不能作調節流用。
2、安裝時，應保證標志壓力通徑的剪頭與受沖擊波的方向一致，并應便于閥門手柄的操作。
3、可以采用支架或吊架形式安裝。
4、接管的法蘭和橡膠墊圈按圖加工。

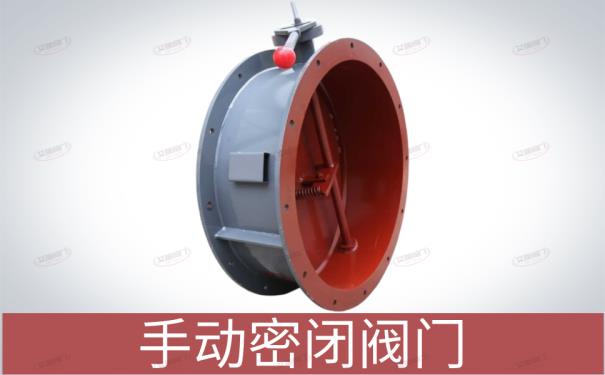

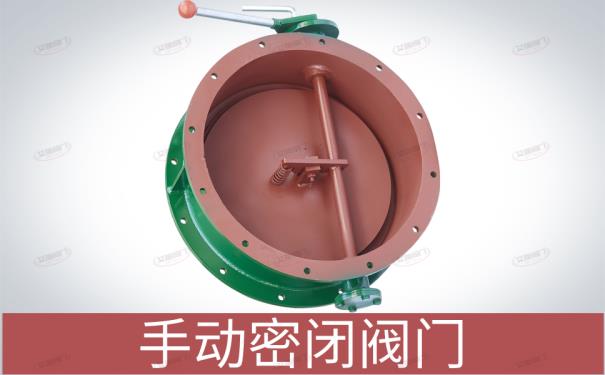

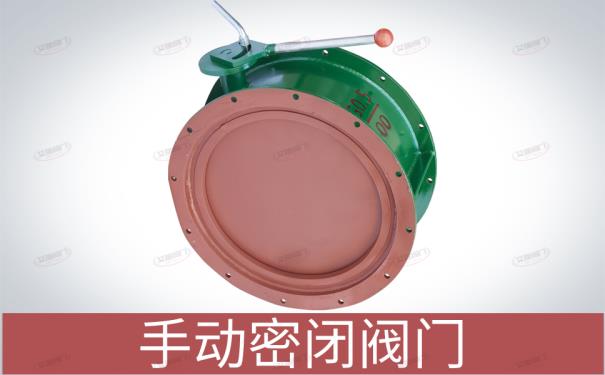

六、手動密閉閥門圖片
