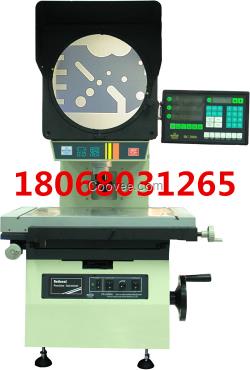

供應萬濠300*400mm大型程投影儀CPJ-3040A投影儀 產品用途 CPJ系列數字式測量投影儀是光、機、電一體化的精密測量儀器。立式投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，效率高。儀器光學質量優良，物鏡成清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%。數字式測量投影儀廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。數字式測量投影儀能檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。 產品特點 CPJ-3000A系列數字式測量投影儀整機質量優良，性能穩定。儀器配有腳踏開關和多功能數據處理表DC-3000,數據輸出和采樣十分方便，使測量更快捷，效率更高。 技術規格參數 儀器型號 反像型 CPJ-3040A 工作臺 金屬臺面尺寸(mm) 606*466 玻璃臺尺寸(mm) 450*350 X坐標行程(mm) 400 Y坐標行程(mm) 300 Z坐標行程(mm) 100(調焦) 儀器測量精度(μm) 3 L/75(L為被測長度，單位：mm) X、Y坐標數顯分辨力 0.5μm 外形尺寸 長*寬*高(mm) 1040*780*1120 儀器重量(kg) 250 投影屏 投影屏尺寸(mm) Ф 312，使用范圍 > Ф300(刻有米字線) 投影旋轉范圍 0~360° 旋轉角度數顯分辨力 1 ′ 或0.01° 物鏡 放大倍數 10X(選) 20X(選) 50X(選) 100X(選) 物方線視場(mm) Ф30 Ф15 Ф6 Ф3 物方線視場(mm) 77.7 44.3 38.4 25.3 測量較大高度(mm) 90 90 90 90 儀器電源 110V/220V(AC) 50/60Hz 總功率 400W 建議放置臺 載重 ≥250kg 尺寸(長*寬*高) 800*550*650(mm) 資料處理系統 DC-3000 多功能資料處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量 RS-232資料輸出 儀器照明 透射與反射照明光源均為24V，150W鹵素燈 冷卻方式 強制風冷(三軸流風扇) 儀器選配件 微型打印機、光學尋邊器等 M2D -CPJ 軟件等——詳情請見投影儀附件明細
