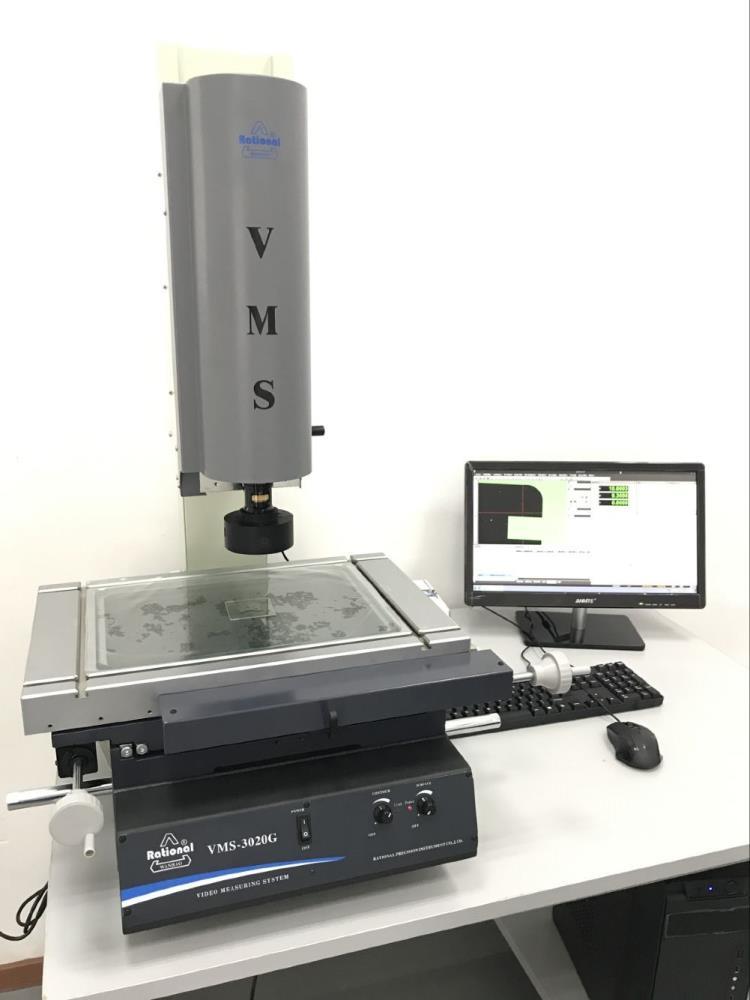

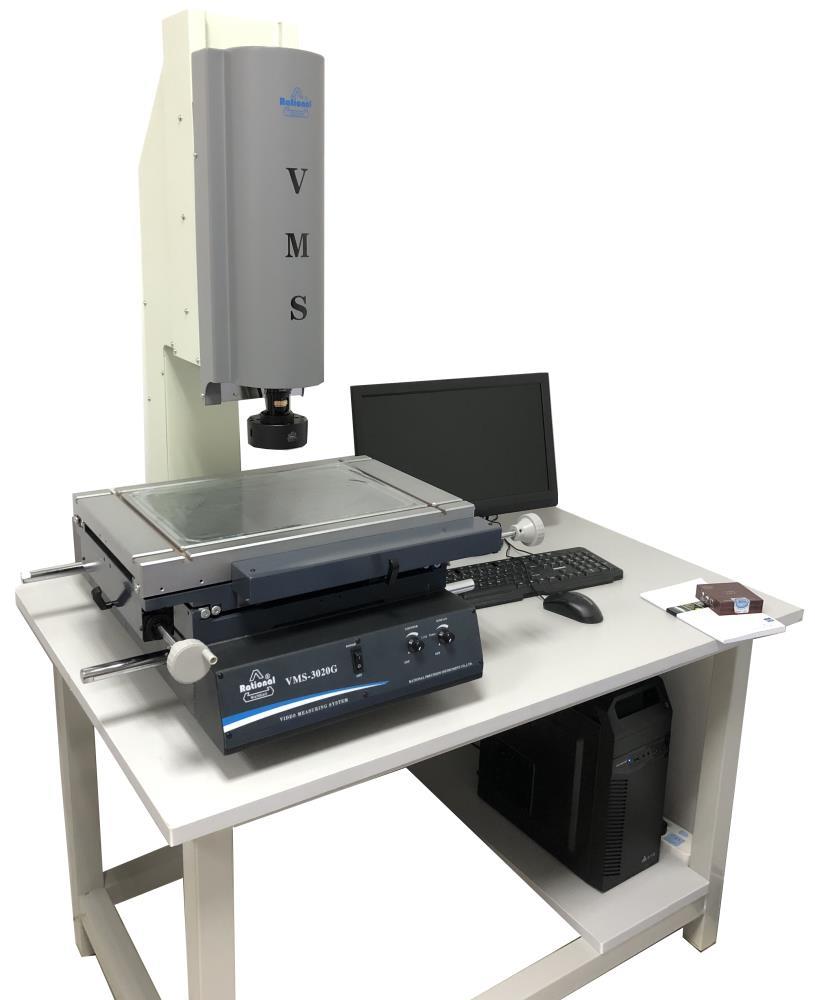

萬濠影像測量儀VMS-3020G
萬濠影像測量儀VMS3020G VMS標準型影像測量儀
用途： 該儀器適用于以二座標測量為目的一切應用領域,在機械,電子,儀表,塑膠等行業廣泛使用
VMS標準型影像測量儀說明： 1/2＂彩色CCD攝像機變焦物鏡倍率0.7~4.5X VMS標準型影像測量儀
規格參數： 儀器型號VMS-1510GVMS-2010GVMS-2515GVMS-3020GVMS-4030G
金屬臺尺寸mm354×228 404×228 450×280 500×330 606×466
玻璃臺尺寸mm210×160 260×160 306×196 350×280 450×350
運動行程mm150×100 200×100 250×150 300×200 400×300
儀器重量（kg）100 110 120 140 240
外型尺寸（長）x（寬）x（高）mm 756x540x860 670x660x950 720x950x1020
測量與瞄準系統攝像機：彩色1/2¨CCD攝像機
顯示器：20英寸彩色顯示器
焦物鏡倍率： 0.7~4.5X
工作距離：92mm
電視總倍率：30~190X
物方視場：10.6~1.6mm
數顯解析度：0.0005mm
Z軸調焦升降：150mm
X.Y坐標示值誤差≤2.5+L/100μm L為被測長度單位:mm
照明：表面光源與透射光源均用LED，亮度可調 電源：220V（AC），50HZ，30W
