變壓器空載負載損耗及阻抗電壓的使用方法

空載損耗：當變壓器二次繞組開路，一次繞組施加額定頻率正弦波形的額定電壓時，所消耗的有功功率稱空載損耗。算法如下：空載損耗=空載損耗工藝系數×單位損耗×鐵心重量
負載損耗：當變壓器二次繞組短路（穩態），一次繞組流通額定電流時所消耗的有功功率稱為負載損耗。算法如下：負載損耗=大的一對繞組的電阻損耗 附加損耗；附加損耗=繞組渦流損耗 并繞導線的環流損耗 雜散損耗 引線損耗

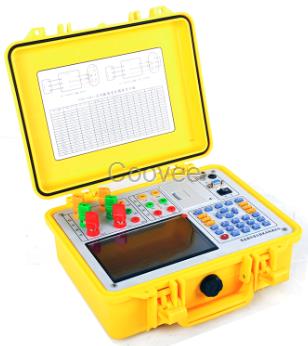

阻抗電壓：當變壓器二次繞組短路（穩態），一次繞組流通額定電流而施加的電壓稱阻抗電壓Uz。通常Uz以額定電壓的百分?jǐn)?shù)表示，即uz=（Uz/U1n）* 。TPRLC 變壓器容量特性測試儀，專用于配電變壓器額定容量的判別，解決了未知容量的變壓器試驗的難題，該儀器電路設計精巧，思路獨特，接線操作簡單方便，判斷準確，給試驗人員提供了先進有效的試驗手段。
功能特點
1、可測量各種配電變壓器的容量，無源測量，方便、準確。
2、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。
3、內部自帶電源、自動產生三相大功率測試電源。
4、可自動進行波形畸變校正，溫度校正，電壓校正，電流校正（非額定電流條件下的短路試驗），操作人員只需根據變壓器類型輸入校正指數儀器即可自動計算出校正后的結果，非常適合沒有做稍大容量變壓器短路試驗條件的單位。
5、電壓回路寬量限：電壓大可測量到750V，不用切換檔位即可精度。不會因電壓檔位選錯而對儀器本身有所損壞。
6、電池剩余電量百分?jǐn)?shù)指示功能，絕非簡單的虧電報警。
7、用戶可隨時將測試的數據通過微型打印機將結果打印出來。

產品別稱

變壓器容量及空負載測試儀、變壓器容量及空載負載測試儀、變壓器容量及損耗測試儀

產品特征

1、可測量各種配電變壓器的容量，無源測量，方便、準確
2、內部自帶電源、自動產生三相大功率測試電源
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗
4、通過空載試驗可準確判定被測變壓器的型號，包括：S7、S9、S11、S13、S15、干變SCB9、SCB10、SCB11等各種類型的變壓器
5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位
6、可測量電壓和電流的諧波含量和總諧波失真度
7、可進行簡單的矢量分析，繪制矢量圖
8、顯示各電參量的波形圖，做為示波器使用
9、電壓回路寬量限：電壓大可測量到750V，不用切換檔位即可精度。不會因電壓檔位選錯而對儀器本身有所損壞
10、容量測量范圍：20kVA～100000kVA
11、電池剩余電量百分?jǐn)?shù)指示功能，絕非簡單的虧電報警
12、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長
13、用戶可隨時將測試的數據通過微型打印機將結果打印出來
14、測試結果存儲功能，可存儲200組容量測試數據
