FM 3.0管端平口機

技術參數

管外徑范圍   mm 6—76.2(可拓展到89mm)   inch  0.236—3.00

壁厚         mm  3                          inch  0.118

加工材質     高合金鋼，低合金鋼，鋁，銅等；

技術參數

尺寸      mm     435 * 425 * 195    inch  17.1 * 16.7 * 7.7

電機轉速  r/min  23-40

電機功率  W      1300

特征描述

 -- 專用于不銹鋼管端高精度平口加工

 -- 垂直，無毛刺

 -- 加工范圍廣（OD 6mm--76mm）

 -- 可快速更換卡具，刀具，操作簡單

 -- 可使用專用的支架進行坡口加工

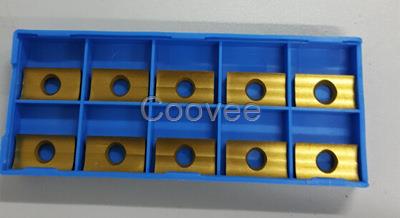

 -- 雙刃高效特殊涂層刀具

 -- 進口可調速電機驅動，功能更強勁

 -- 無需其他額外的工具

 -- 自動化焊接及手工焊接理想的焊前準備工具

 改進后設備特點：

 -- 可恒定調節轉速電機

 -- 全波電子控制技術

 -- 重新啟動保護可防止設備在非正常情況下斷電對設備造成的損壞

 -- 用于調速的調節輪

 -- 持久耐用的電機

 -- 超負荷保護

 -- 碳刷損耗報警

使用說明

 1. 檢查供貨范圍

      - 檢查交付部分的完整性；

      - 立即將缺少或者損壞的部件反饋給銷售商；

2.  確定管徑尺寸

      - 確定需要被加工管徑

      - 選擇刀架，刀具及管夾具

3.     安裝刀具，刀架和管夾具

3.1    安裝刀具

      -   使用刀具扳手將刀具固定在刀具架上

3.2    安裝夾具

       -  將刀具架插入到導槽內，使用內六角扳手緊固

       -  檢查刀具架是否穩定固定好

3.3     安裝管夾具

      -   根據管徑選擇正確的管夾具

      -   拆卸3個夾緊螺釘，旋出夾緊螺釘（與外殼內存平齊）

      -   按壓管夾具，將其安裝到位

      -   先將左側的兩個固定螺桿旋轉固定到位，然后根據管徑旋轉右側固定螺桿

3.4     夾緊管道

      -  將管道放入設備固定夾中，長管道時，設備靠近管道，用固定夾把管道夾持住

      -  檢查是否正確固定

4      操作

4.1    確定轉速

     -  轉速范圍為 18-140r/min ，推薦使用低速檔滿檔工作；

     提示： 轉速可影響切削效果；

                為了獲得最佳的切削效果，管徑越大，必須選擇越小的轉速；

4.2    開機

      - 按下電源開關，同時按下鎖定按鈕；設備開始運轉；

4.3   管道平口

      -  通過進刀裝置將刀具靠近管道，直至刀具慢慢加工管道；

      -  為了確保管道加工面垂直，刀具旋轉2-3周后就停止進刀；

      -  加工完成后進刀裝置需要復原到初始位置，以備下一個加工任務；

      提示： 只有在旋轉的情況下才可以進刀平口

                 設備啟動前，務必確保刀具刃與管徑端面保持足夠的距離，避免設備有切削阻力情況下啟動工作

4.4    關機

      -  按壓開關，設備停止運轉；

用途/應用領域

 潔凈管道（如啤酒，飲料，電子，藥廠，航空航天等不銹鋼，碳鋼金屬、非金屬管道施工）專業型工具

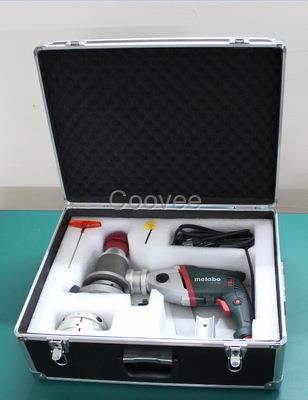

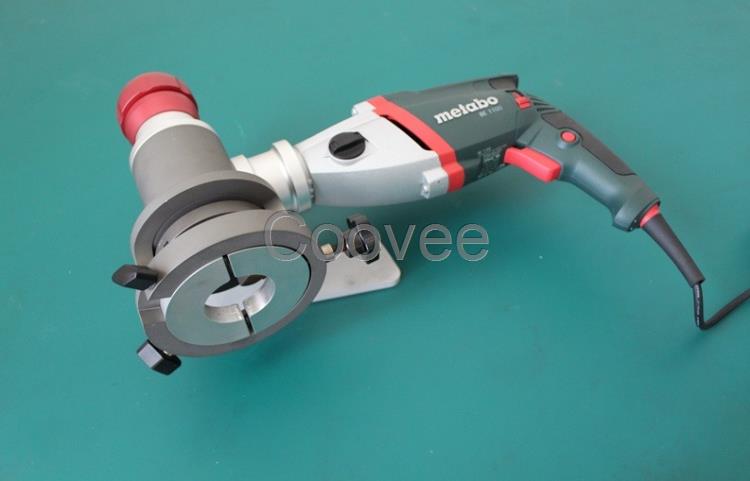

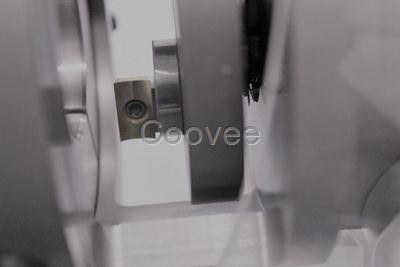

產品圖片
