一體機方案
一、方案的主要技術要求：
1、 制備干燥空氣；
2、 空氣過濾；
3、 高壓充灌進入環保充氣柜；
二、方案配置：
方案選用高端靜音無油壓縮機，進口反吹膜技術，內置干燥過濾集成一體化。
產品外形圖
三、方案的效果：
1、產生80L/mim的高壓空氣流量；
2、空氣微水值低于50ppm(v)
3、空氣過濾灰塵達到0.01ppmw/w
方案的來由：
隨著全球各地對環保的重視，國內35kv充氣柜向環保柜方向進步，目前的環保柜常見的有SF6/N2混合充氣柜，高純氮充氣柜，3M提供氣體的4710、5110方案，干燥空氣充氣柜…..
方案的設想：
本方案第一個顧客是西電寶雞公司，根據雙方的溝通與協商，重點對干燥空氣制備設備進行了技術交底，我們把流量定在80L/min,約5m3/h;微水值是參考我們常規的SF6氣體實際測得值一般在30-50ppmv。
方案同時對抽真空裝置和微水測試儀、檢漏儀的配置進行了完善。
方案的配置：
一、 干燥空氣制備設備 型號：KS3000-80
該設備包含一臺靜音無油壓縮機，一套水份過濾裝置，一套水份復活裝置一套壓力可調系統，出氣管路。
靜音無油壓縮機：流量80L/mim;可根據實際使用節拍進行配置
壓力可調系統：可提供0.1-6.0Mpa范圍任意可調，設置一個最低壓力和一個波動范圍。如上海正昊其最低壓力0.12Mpa,波動范圍0.02Mpa,輸出空氣壓力大于0.14 Mpa，壓縮機停止運轉，壓力低于0.12 Mpa,壓縮機啟動。
水份復活裝置：如果檢測發現出氣微水值大于50ppm,卸掉出氣管路，打開出氣閥門，啟動水份復活裝置，設置時間為30min,30min之后，水份回復初始狀態，根據試驗一次復活可大約提供15m3合格干燥空氣。
水份過濾裝置，經過方案多次完善，在進氣環境濕度70%條件下，出氣微水有效控制為50ppmv。

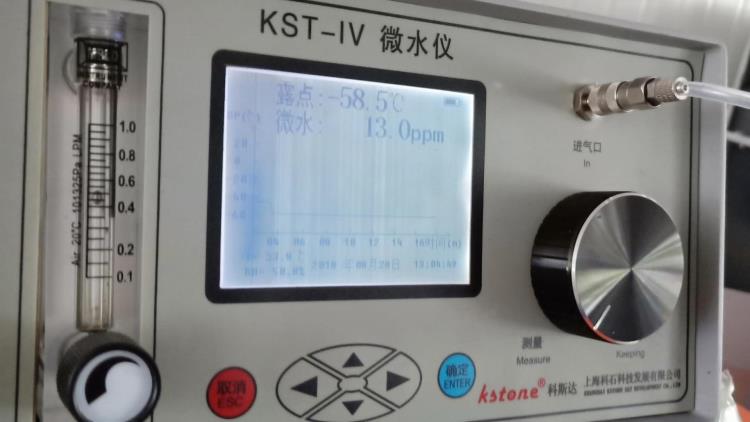

實測值 13.0ppmv
二、 微水測試儀
本設備在該方案中有兩項功能，檢測干燥空氣是否合格，檢測充氣柜充入干燥空氣之后微水是否合格。

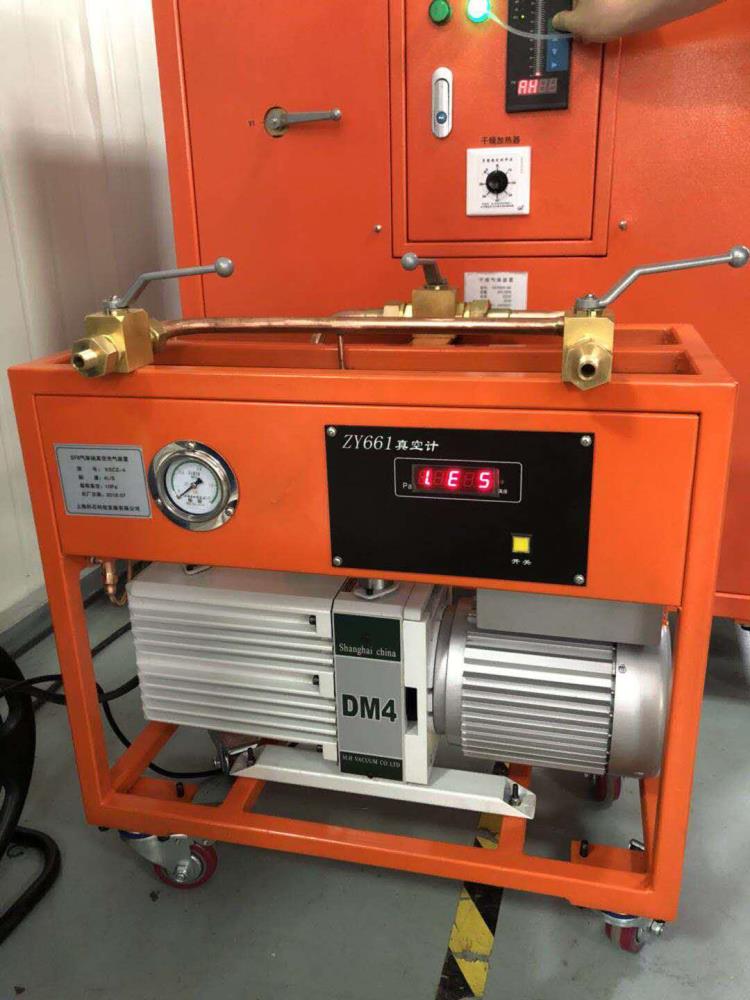

三、 抽真空裝置 KSCZ-4
該設備流量4L/s,極限真空度10pa;
四、 檢漏設備
對于充入的干燥空氣，采用的檢漏方法一般是肥皂水，肥皂水只能檢測大漏，但是微漏無法檢測；為此，我們建議對于微漏的充氣柜采用
加入少量1-3%的SF6氣體作為示蹤氣體。然后采用超高靈敏度的SF6檢漏儀進行檢測。
超高靈敏度SF6檢漏儀 LF-301
由于該方案僅有數套供貨案例，期待行業人士給予更多關注，歡迎大家寶貴意見。
