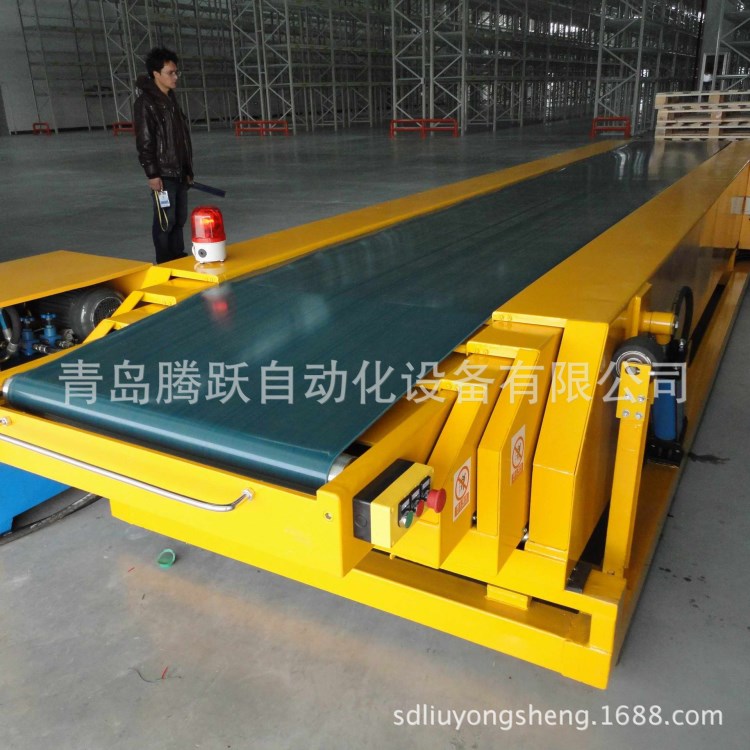

可伸縮帶式輸送機以輸送帶做牽引機構，同時又是承載構件。整個輸送帶支承在托輥上，并且繞過驅動滾筒和張緊滾筒，驅動滾筒利用摩擦帶動輸送帶，以完成物料輸送。

可伸縮帶式輸送機按機身結構可分為：繩架吊掛式、繩架落地式、鋼架吊掛式、鋼架落地式；按運行功能分類：近水平式、緩傾斜式；按傳動方式分：單電動機傳動、雙電動機傳動、三電動機傳動。

可伸縮帶式輸送機的系統設計可以從動力系統、傳動系統、執行系統、操縱和控制系統等系統進行設計。

動力系統：動力系統包括動力機及其配套裝置，是機械系統的動力源。可伸縮帶式輸送機的動力源可由電動機或電動滾筒提供。

傳動系統：傳動系統是把動力機的動力和運動傳遞給執行系統的中間裝置。可伸縮帶式輸送機的傳動系統主要由減速器或電動滾筒中的減速機構和滾筒體來實現的。

執行系統：執行系統包括機械的執行機構和執行構件。可伸縮帶式輸送機的執行系統可包括儲帶裝置的各執行構件，輸送帶，托輥，清掃器，拉緊裝置，輸送帶收斂裝置，機尾移動裝置、制動裝置等

操縱和控制系統：操縱和控制系統都是為了使動力系統、傳動系統、執行系統彼此協調運行，并準確的地完成整機功能的裝置。可伸縮帶式輸送機的操縱和控制系統主要由保護裝置及電機和液壓裝置等的控制裝置組成。

2.3可伸縮帶式輸送機設計的意義和設計的內容

由于采煤機械化的不斷發展，采煤工作面的推進速度越來越快，這就要求順槽運輸設備能夠比較迅速的伸長或縮短。而原有的順槽運輸設備拆裝麻煩，且花費的時間在總的采煤時間中所占的比重大，影響了采煤生產力的進一步提高，可伸縮帶式輸送機就是為了適應采煤工作面快速推進而設計制造出來的一種順槽運輸設備。可伸縮帶式輸送機與順槽橋式轉載機以及工作面刮板輸送機組成了綜合機械化采煤工作面的配套設備，并已成為我國煤礦綜合機械化采煤工作面的配套設備之一。

2.4可伸縮帶式輸送機設計的工作原理

可伸縮帶式輸送機與普通帶式輸送機的工作原理一樣，都是以輸送帶作為牽引承載機構的連續運輸設備，它與普通帶式輸送機相比增加了儲帶裝置和輸送帶收放裝置等，當游動小車向機尾一端移動時，膠帶進入儲帶裝置內，機尾回縮；反之則機尾延伸，因而使輸送機具有可伸縮的性能。

2.5可伸縮帶式輸送機的總體選型

依據帶式輸送機的井下工作的具體條件，選鋼架落地式可伸縮帶式輸送機。鋼架落地可伸縮帶式輸送機的整機結構特點：

1）H形支架選擇鑄件制造，H形支架采用鉸接以滿足快速安裝與快速拆卸的要求，H形支架坐落在巷道底板上。

2）上托輥為鉸接式的槽形托輥，槽形角為30度，用螺栓連接在H形支架上。

3）下托輥架設在H形支架的凹槽內，凹槽有3個，可以調節托輥的位置，防止輸送帶跑偏。

4）H形支架兩柱中心寬度隨輸送帶的寬度而異。本設計選1586mm。

鋼架落地式可伸縮帶式輸送機拆裝方便，機身強度大，運行平穩，適用于無淋水和無底鼓的巷道。

可伸縮帶式輸送機由機頭部、儲帶裝置、中間機身部、機尾部、托輥、輸送帶、清掃器、制動裝置和保護裝置等部件組成。
