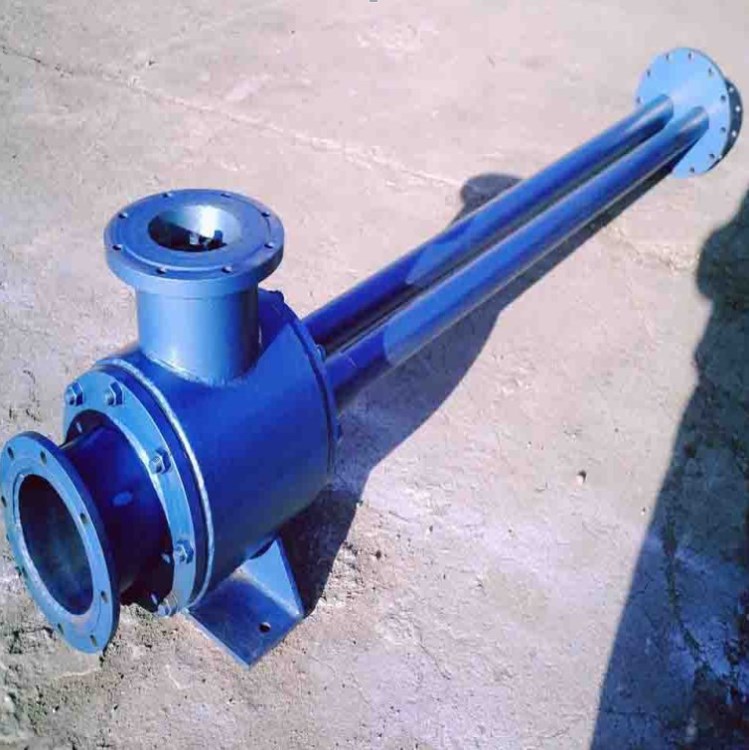

一、射水抽 氣器用途: 用于火力發電廠抽吸凝汽器真空和其它需要真空的設備之用,屬新節能環保型。 適用范圍:3MW—600MW機組的舊水抽改造,汽抽改水抽,或新機組配套使用(已為上海汽輪機廠多臺機組配套) |
|
二、射水抽 氣器特點: 1、結構簡單、安全,壽命長,噪音低,投資少。 2、對工作水質要求低,通流部件采用耐腐蝕材料并進行特殊設計,效率高。 3、有良女子的啟動性,能耗小,建立真空快。 4、可實現余速利用,抽吸軸封加熱器內不凝結氣體。 |
|
三、產品規格及常規配套表: 抽氣器型號 | 抽氣量 (吸入室壓力0.004MMpa) | 配套射水泵 | 適用于汽輪機組容量 | 泵 | 電機 | TDZH-N3 | 7.0kg/h | IS80-50-200A | Y160M1-2 11KW | 3MW以下 | Q60m3/h H40m | TDZH-N6 | 8.5kg/h | IS100-65-200B | Y160L-2 18.5KW | 6MW | Q90m3/h H39m | TDZH-N12 | 10.5kg/h | IS100-65-200B | Y160L-2 18.5KW | 12MW | Q60m3/h H40m | TDZH-N25 | 12.5kg/h | IS125-80-200A | Y200L1-2 30KW | 25MW—50MW | Q150m3/h H40m | TDZH-20 | 20kg/h | 200S-42 | Y2250M-2 45KW | 50MW(方案一) | Q280m3/h H42m | TDZH-32 | 32kg/h | 250S-39A | Y250M-4 55KW | 50MW(方案二) | Q420m3/h H37m | TDZH-40 | 40kg/h | 250S-39 | Y160M1-2 75KW | 100MW-135MW | Q486m3/h H 39m | TDZH-90 (I) | 85kg/h | 350S-44A | Y315L1-4 160KW | 200MW | Q984m3/h H 39m | TDZH-90 (II) | 90kg/h | 350S-44 | Y3150M1-4 220KW | 300MW(配二臺) | Q1260m3/h H44m | TDZH-90 (II) | 90kg/h | 350S-44 | Y355M1-4 220KW | 600MW(配三臺) | Q1260m3/h H44m |
| 注:本公司可以按用戶要求提供相應抽氣量的射水抽氣器。 |
|
四、射水抽 氣器技術說明: |
1、用戶提供機組容量、舊抽氣器型號、技術參數,原射水泵、電機參數。 2、確定更換目的:是以提高真空為主,還是保持目前真空以降低耗功為主。 3、提供原抽氣器進水管徑、空氣管徑及標高,以便我方生產的射水抽氣器參照執行,安裝時方便省時,減少勞動強度。 4、改造前供方提供改造方案、效益分析報告一份、安裝圖一份,作為用戶參考文件。 |
|
五、安裝注意事項及訂貨須知: |
1、抽氣器本體出廠前已經過0.5MPa水壓試驗和干空氣抽吸試驗,安裝后應確保連接法蘭,真空表接頭等處嚴密不漏。 2、抽氣器進氣管與凝汽器空氣管連接長度應盡量短,以降低抽氣阻力。 3、抽氣器安裝應垂直,各段在組合時應嚴格對中,支撐支架應穩固。 4、抽氣器安裝高度應適中,減少壓力損失,排水管插入水箱深度以300mm為宜。 5、閉式循環因水溫逐漸升高,需要定時補充冷卻水,冷卻水盡可能補到水泵處,充分發揮其冷卻效果。 6、當每臺機組僅安裝一臺抽氣器時,空氣管路不必過高,當安裝兩臺抽氣器時,為避免水箱的水經備用抽氣器逆止閥返入凝汽器,其空氣連通管高度≥11m。 |
|
六、改造實例: 某電N50MW上汽機組,配套水抽技改為TDZH-20型后,水泵葉輪按要求進行切割,射水泵電流由102A下降為84.3A,機組真空由93KPa提高到95KPa,排汽溫度由420C降低為380C,利用新水抽的余速抽氣器,軸封風機停止投入,電流又節約5A。 |
