泥狀填料槍注入式泵閥密封填料槍價格密封填料槍報價
型號：TH-10026R

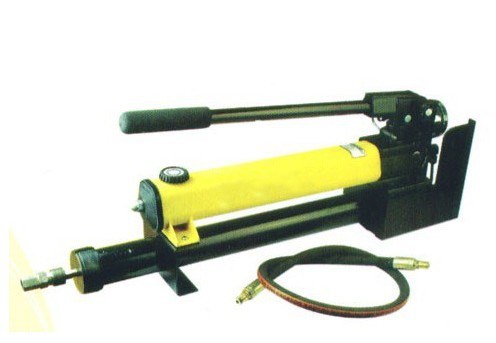

手動液壓油泵使用說明書一、簡介
手動液壓油泵，是將手動機械能轉換為液壓能的一種小型液壓泵站。油泵的特點是：動力為手動，高壓、小巧、便于攜帶，操作簡單，應用范圍廣。
四、工作原理 1．充液：油泵開始工作時，油液被柱塞壓入高低壓單向閥通過高低壓單向閥進入油缸，當壓力升至lMpa時則低壓閥打開，低壓油溢回儲油管。(見下圖)一、手動油大泵工作原理圖
1．油缸 2．高壓安全閥 3．高壓單向閥 4．高壓泵 5．濾油器 6．低電壓7．壓桿 8．低壓安全閥 9．低壓單向閥 10．卸載閥 11.高壓膠管 1．升壓：上述的基礎上，高壓柱塞繼續工作，壓力逐漸升高，當壓力超過額定力63Mpa，高匿閥就是安全閥。 2．工作：在工作過程中，由于工作缸做功，能量會減少，所以要隨時搖動手柄，保持所需的工作壓力，直至工作結束。 3．卸載：油泵工作完畢，需要將壓力減至為零，打開卸載閥，油液流回儲油管。完成卸載工作。充油、升壓、工作過程實際上是不可分割的，只搖動手柄就可完成這三個過程。二、主要結構與各部分的作用 手動油泵由以下幾個部分組成： 1．泵體部分 2．手柄部分 3.膠管部分 4．儲箱 5.后座部分 l.泵體部分：泵體部分是油泵的主要組成部分，高壓工作腔、低壓工作腔、兩個單向閥、高壓閥(安全閥)、低壓閥卸載閥、兩個止回閥、進油口等都在上面。各處孔有機地聯系在一起。 兩個單向閥是防止壓力油回流。兩個單向閥其規格、作用是一樣的。低壓閥和高壓閥的作用是壓力控制。分別將壓力控制在lMpa和63Mpa。進油口處的兩個鋼球是止回閥。工作完畢后扭轉卸裁閥，壓力油流回儲油管，完成卸載工作。 2.手柄部分：主要由壓桿、壓把組成。靠兩個銷子與泵體和柱塞連接。手動力作用在壓桿上，帶動柱塞做往復運動，產生油液的壓力。在壓把上面有M12
