一、液晶顯示模塊概述

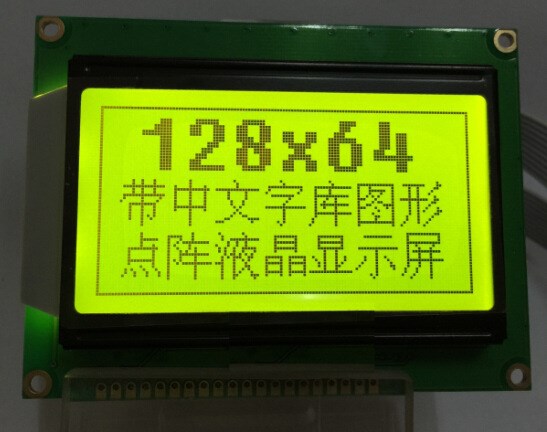

12864 中文 漢字圖形點陣液晶顯示模塊，可顯示漢字及圖形，內置 8192 個中文漢字（16X16 點陣）、128
個字符（8X16點陣）及 64X256點陣顯示RAM（GDRAM）。
主要技術參數和顯示特性:
電源：VDD 3.3V~+5V(內置升壓電路，無需負壓)；
顯示內容：128列× 64行
顯示顏色：黃綠/藍屏/灰屏
顯示角度：6：00鐘直視
LCD類型：STN
與MCU 接口：8位或4位并行/3位串行
配置LED背光

多種軟件功能：光標顯示、畫面移位、自定義字符、睡眠模式等

LCD12864接口定義如下：

并口模式如下：

第1腳：VSS為地電源

第2腳：VDD接5V正電源

第3腳：V0為液晶顯示器對比度調整端，接正電源時對比度最弱，接地電源時對比度最高

第4腳：RS為寄存器選擇，高電平時選擇數據寄存器、低電平時選擇指令寄存器。

第5腳：R/W 當R/W和E都為高電平時，數據被讀到DB0～DB7；當R/W為低電平，E從高電平變?yōu)榈碗娖剑珼B0～DB7的數據被寫到IR或DR寄存器。

第6腳：E 使能信號

第7～14腳：DB0～DB7 為8位雙向數據線。

第15腳：PSB 并行/串行選擇。當PSB為高電平時是并行模式；當PSB為低電平時，是串行模式。。

第16腳：NC 空腳。

第17腳：/RESET 復位腳。低電平有郊。

第18腳：VOUT LCD驅動電壓輸出端，可不接。

第19腳：A 背光燈電源正極，接+5V。

第20腳：K 背光燈電源負極，接地。

I

串口模式如下：

第1腳：VSS為地電源

第2腳：VDD接5V正電源

第3腳：V0為液晶顯示器對比度調整端，接正電源時對比度最弱，接地電源時對比度最高

第4腳：CS 片選信號，高電平有效。

第5腳：SID 串行數據輸入端。

第6腳：CLK 串行同步時鐘。

第15腳：PSB 并行/串行選擇。當PSB為高電平時是并行模式；當PSB為低電平時，是串行模式。

第17腳：/RESET 復位腳。低電平有郊。

第19腳：A 背光燈電源正極，接+5V。

第20腳：K 背光燈電源負極，接地?
