簡介

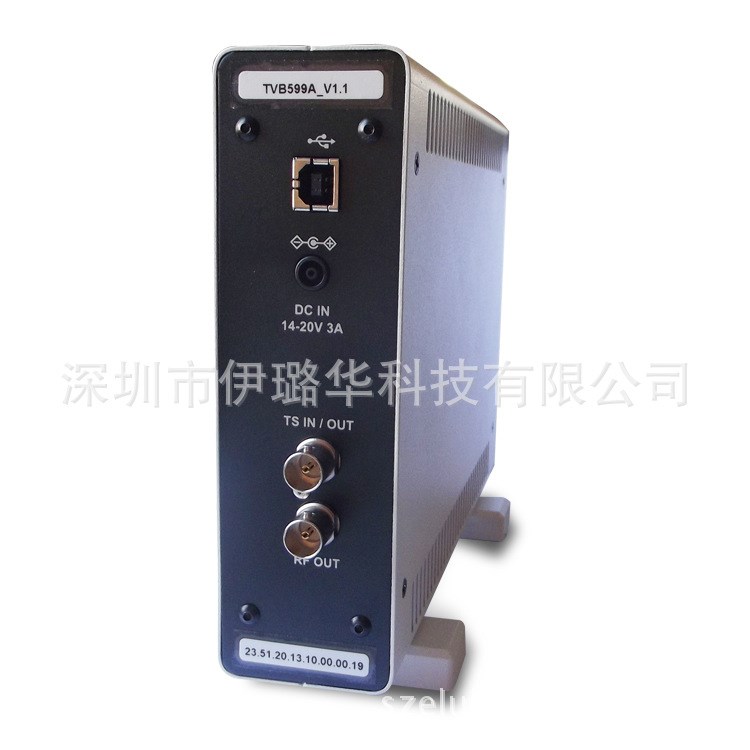

TVB599A高級數字電視USB調制器能從硬盤播放MPEG碼流，或從DVB-ASI/SMPTE-310M輸入端口實時調制，直接輸出業界標準的RF射頻信號，頻率在55~2150MHz可選。調制器上有直接合成器可以產生穩定及精準的時鐘和調諧頻率。TS傳輸通過USB總線或DVB-ASI/SMPTE-310M端口送到調制器上。用戶可根據要求選擇一個或多個制式，依據不同的要求選擇各種制式組合接收。
TVB599A支持全球數字電視和移動電視標準，是一款功能齊全、操作簡便、具有高性價比的高級數字電視USB調制器。
特點
? 直接通過USB接口從硬盤讀取碼流，或從DVB-ASI/SMPTE-310M端口輸入
? DVB-ASI碼流或SMPTE-310M端口檢測輸出
? 調制器上內置VHF/UHF/L波段射頻信號輸出的增頻變頻器
? 可調射頻信號輸出（0.1dB步進）
? 軟件設置加白噪音，可控制C/N比率輸出
? 符合ATSC 8VSB,ATSC-M/H,CMMB,DTMB,DVB-T/H,DVB-S/S2,QAM,T-DMB,ISDB-T,ISDB-S,DVB-T2,DVB-C2多種制式
調制器規格
TS碼流輸入 從硬盤通過USB接口播放 ASI/SMPTE-310M輸入/輸出 75Ω BNC連接頭 比特率 0~90Mbits/s | RF射頻 75Ω BNC連接頭 頻率： 55~2150MHz，步進1Hz 電平：可調，0～-60dBm,步進0.1dB 頻率精確度：<3ppm 相位雜音：＜-90dBc/Hz＠10KHz USB接口 USB2.0版本 | 物理尺度 HxWxL:170mm×70mm×240mm 驅動程序 Windows 2000/XP（32/64位）/Vista（32/64位）/7（32/64位）WDM和Linux 應用軟件 特力威圖形界面 運行環境 溫度：0～45℃ 濕度：10%～90% |
數字電視調制制式
標準 | 標準 | 調制方式 | 規格 | |||
ATSC | ATSC A.53, 8VSB模式 | 8VSB |
| |||
ATSC-M/H | ATSC A.153 Part2 | 8VSB | * 能捕捉外部輸入的ATSC-M/H MUX播放文件 | |||
CMMB | GY/T 220.1-2006 | BPSK, QPSK, 16QAM | 載波：4096/8 MHz | * 不支持ASI端口的CMMB調制 * CMMB碼流控制信息表 | ||
DTMB
| 20600-2006 | 4QAM-NR, 4QAM, 16QAM, 32-QAM, 64-QAM | 編碼率：0.4， 0.6， 0.8 時間交織：240， 720符號 帶寬：8MHz | 載波：1/3780子載波,可選 幀長度：4200, 4335, 4725符號 | ||
DVB-T/H
| ETSI EN300744v1-4-1 非分層單碼流調制模式
| QPSK, 16-QAM, 64-QAM | 載波：2K/4K/8K 4K模式只適用于DVB-H 內糾錯碼率 1/2, 2/3, 3/4, 5/6, 7/8 | 保護間隔： 1/4, 1/8, 1/16, 1/32 深度交織：只在DVB-H模式工作 帶寬：5/6/7/8MHz 5MHz只適用于DVB-H | ||
DVB-S | ETSI EN 300421 | QPSK | 內糾錯碼率 1/2. 2/3, 3/4, 5/6, 7/8 | 符號率：1~45 Msps DC阻塞電壓：50V max | ||
DVB-S2 | ETS 302 307
| QPSK, 8PSK, 16APSK, 32APSK
| 滾降系數 0， 0.20， 0.25， 0.35 符號率：1~45 Msps | 內糾錯碼率：1/4, 1/3, 2/5, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 DC阻塞電壓：50V max | ||
DVB-T2 | EN 302 755 | L1調制 BPSK, QPSK,16QAM,64QAM PLP調制 QPSK, 16QAM, 64QAM, 256QAM QPSK,16QAM，64QAM,256QAM 降噪設置(FFT大小)： 1K, 2K, 4K, 8K，16K，32K（Normal和extended） | 輸入/輸出控制 SISO（單輸入單輸出） 保護間隔 1/4, 1/8, 1/16, 1/32, 1/128, 19/128,19/256 PAPR None 內糾錯碼率 1/2, 2/3, 3/4, 3/5, 4/5, 5/6 試點模式 PP1~PP8 | RF數（TFS）:單個 FEF：NONE PLP數 single PLP, Multi PLP(8 PLPS) PLP 前向糾錯： 16K, 64K 幀間隔：‘1’ 時間交織長度：‘0’～‘255’ 時間交織型：‘0’ *支持ASI端口的DVB-T2調制 * 支持T2MI復用流 | ||
ISDB-T/SBTVD
| ARIB STD-B31 v1.6 | DQPSK, QPSK, 16-QAM, 64-QAM | 保護間隔: 1/4, 1/8, 1/16, 1/32 發射模式 ModeⅠ-0, 4, 8, 16 ModeⅡ-0, 2, 4, 8 ModeⅢ-0, 1, 2, 4 | 內糾錯碼率: 1/2, 2/3, 3/4, 5/6, 7/8 TMCC信息和產生 ISDB-T和IIP信息 支持1/13段數據包 * 支持ASI端口的ISDB-T調制 | ||
ISDB-S | ARIB STD-B20 v3
| TC8PSK, QPSK, BPSK 內糾錯碼率 1/2, 2/3, 3/4, 5/6, 7/8 | 前向糾錯 內：卷積編碼 外：RS（204，188） | 支持TMCC信息和產生（1～8個碼流，可選48通道） *不支持ASI端口的ISDB-S調制 | ||
QAM
| ITU-T J.83 Annex A/C和J.83 Annex B | Annex A/C：16-QAM, 32-QAM, 64-QAM, 128-QAM, 256-QAM | Annex B: 64-QAM, 256-QAM | |||
T-DMB
| ETS 300401, ETS300799 | OFDM-DQPSK 傳輸模式 DAB傳輸模式I, II, III, IV | 支持ETI (NI，G.703)及ETI (NA,G.704)5592和ETI(NA,G.704)5376文件格式 | 發射模式根據所選ETI文件格式自動轉換 * 不支持TS端口的T-DMB調制 | ||
DVB-C2 | EN 302 769 | PLP調制方式 16-QAM,64-QAM, 256-QAM,1024-QAM,4096-QAM PLP FEC類型： 16K,64K | L1 TI模式：NONE，BEST FIT，4 Symbols，8 Symbols 保護間隔：1/64, 1/128 時間片類型：TYPE1，TYPE2 時間交織深度：‘00’ FEC頭類型：ROBUST,HEM | BB頭格式：NORMAL,HEM PLP數： Single PLP, Multi PLP(10 PLPs) PLP內糾錯碼率: 2/3, 3/4, 4/5，5/6,8/9, 9/10 帶寬：6/7/8MHz可選 *支持ASI端口的DVB-C2調制 | ||
TAT4710衰減模塊 |
| 范圍：0～127dB(步進1dB) | 輸入損耗：<4.75dB | 精度：±0.3dB | ||
