產地
天津
否
加工定制
是
品牌
億通達
型號
ETW
類型
冷水表
結構形式
旋翼式水表
精度等級
B級
公稱通徑
15-500（mm）
公稱壓力
1.6（MPa）
分界流量
0.03-200（m3/h）
工作溫度
0-95（℃）
較大刻度
999999
小讀數
0.00001
跨境貨源
否
1概述

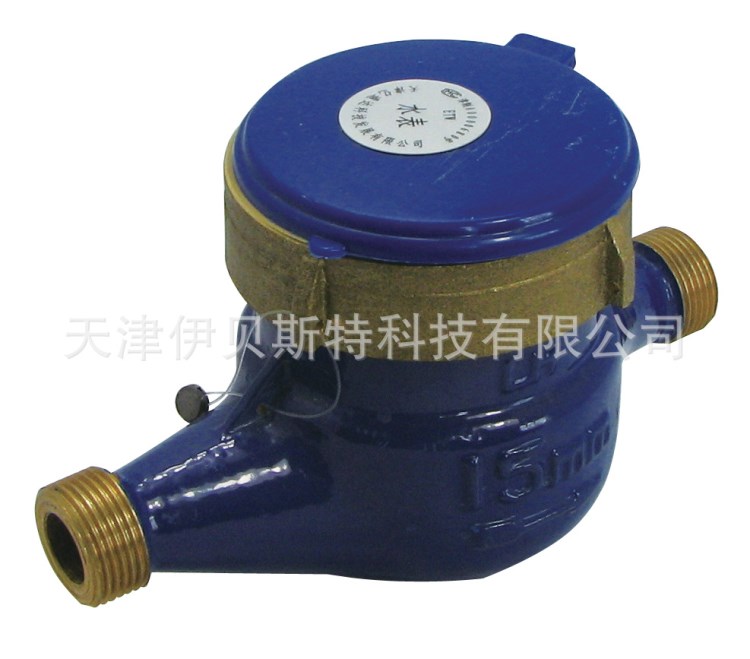

多流束旋翼式水表是一種安裝在封閉管道中，由一個運動元件組成，并由水流速直接使其獲得運動的一種水表。其渦輪轉子圍繞垂直于水流的軸線旋轉。專用于計量流經自來水管道的水體積總量。
該系列水表具有壓力損失小，流量大，精度高，使用壽命長等優點。
本公司生產的多流束旋翼式水表分為濕式、液封式和干式，執行標準：中華人民共和國標準《封閉滿管道中水流量的測量飲用冷水水表和熱水水表》GB/T778-2007.1-3。
2安裝使用條件
額定工作條件: a)流量范圍Q1～Q3； b)環境溫度:5℃～55℃； c)水溫:冷水水表小于等于30℃,熱水水表小于等于90℃；d)環境濕度在40℃時為(0～100)RH；e)水壓:0.03～1.0MPa。
3外形尺寸
尺寸參數如下：
口徑 | 長度 L | 寬度 B | 高度H1 | 高度H2 | 螺母 G | 接管 R |
mm | mm | inch | Inch | |||
15 | 165 | 96 | 104 | 193 | G3/4B | R1/2 |
20 | 195 | 96 | 106 | 193 | G1B | R3/4 |
25 | 225 | 100 | 115 | 205 | G1-1/4B | R1 |
40 | 245 | 124 | 155 | 244 | G2B | R1-1/2 |
50 | 280 | 160 | 175 | 244 | 法蘭連接按GB/T17241.6 | |
4 技術性能
4.1 2級水表（準確度等級為2級）
在水溫0.1℃至30℃范圍內,水表的較大允許誤差在高區(Q2≤Q≤Q4)為
