品牌
瀞海
型號
Q641W
材質
不銹鋼
連接形式
法蘭
結構形式
浮動球球閥
公稱通徑
DN15-300（mm）
適用介質
弱酸堿介質
壓力環境
低壓
工作溫度
高溫
標準
國標
流動方向
雙向
驅動方式
氣動
零部件及配件
閥體
用途
流量控制
類型(通道位置)
直通式
作用對象
高溫介質
3C閥門類別
工業
規格
DN65,DN80

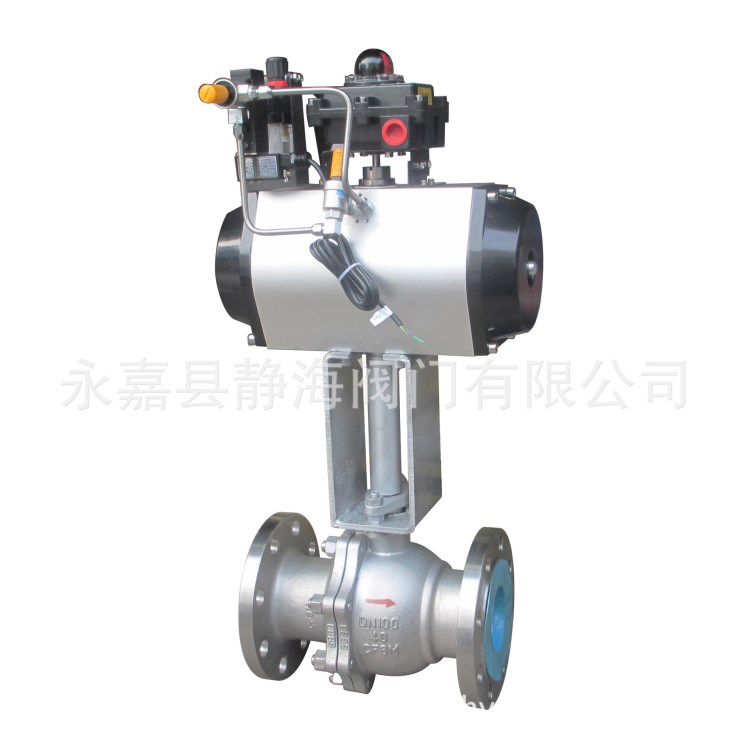

氣動切斷球閥
設計與制造符合中國標準
公稱通徑：
遵循規范 | STANDARD |
設計與制造 | GB12238 |
結構長度 | GB12221（中系列） |
法蘭尺寸 | JB78/JB79 GB9113.5 |
壓力試壓 | GB/T13927 |
序號 | 零件名稱 | 球墨鑄鐵 | 鑄鋼 | 不銹鋼 | ||||||
Q | C | P | R | PL | RL | |||||
1 | 閥體，閥蓋 | QT450-10 | WCB | CF8 | CF8M | CF3 | CF3M | |||
2 | 球 | WCB | WCB | CF8 | CF8M | CF3 | CF3M | |||
3 | 密封 | PTFE/PPL | ||||||||
4 | 填料壓蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M | |||
5 | 填料 | PTFE(F4)聚四氟乙烯PTFE | ||||||||
6 | 螺栓 | 34 | 34 | 1CR17NI2 | 1CR17NI2 | 1CR18NI9 | 1CR18NI9 | |||
7 | 螺母 | 5 | 45 | 0CR18NI9 | 0CR18NI9 | 0CR18NI9 | 0CR18NI9 | |||
8 | 手柄 | WCC | WCC | WCC | WCC | WCC | WCC | |||
