用途
QXBL型離心式潛水曝氣機用于污水處理廠曝氣池、曝氣沉砂池中，對污水的混合液進行充氧及混合，以及對污水進行生化處理或養殖塘增氧。進氣量為10-320m3/h，增氧能力為0.37-24kgO2/h，電機功率0.75-22kw。
型號表示方法
QXBL -
┃ ┃
┃ ┗━━電機功率(KW)
┃
┗━━━━━━━━離心式潛水曝氣機
特點
- 結構緊湊、占地面積小、安裝方便；
- 除吸氣口外，其余部分潛入水中運行，噪音小；
- 吸入空氣多，產生氣泡多而細，容氧率高；
- 無需提供氣源，省去鼓風機，工程投資少；
- 結構采用新的技術設計，整機重量輕，運行安全。
構造及工作過程

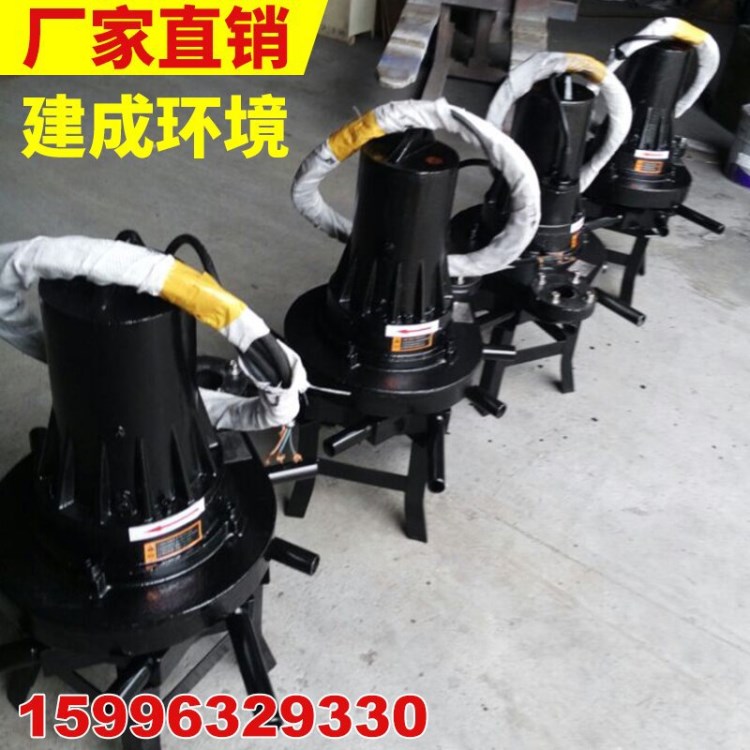

潛水曝氣機由潛水泵、混合室、底座、進氣管和消音器等組成。
進氣管上端為空氣吸入位于水面之上，下端與混合室聯通，接通電源后由于葉輪旋轉，高速水流從葉輪的出口流出經混合室使之形成負壓，因而空氣被吸入并與液體混合，混合液從周邊流出，完成對液體的充氧。
主要性能參數
潛水離心曝氣機可在下列條件下正常連續運行：
- 較高介質溫度不超過40℃
- 介質的PH值在5~9
- 介質密度不超過1150kg/m3
型號 TYPE | QXBL0.75 | QXBL1.5 | QXBL2.2 | QXBL3 | QXBL4 | QXBL5.5 | QXBL7.5 | QXBL11 | QXBL15 | QXBL18.5 | QXBL22 | |||||
功率KW | 0.75 | 1.5 | 2.2 | 3.0 | 4.0 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | |||||
電流A | 2.4 | 4 | 5.8 | 7.0 | 8.8 | 12 | 17 | 24 | 32 | 39 | 45 | |||||
電壓V | 380 | |||||||||||||||
轉速rpm | 1470 | |||||||||||||||
頻率Hz | 50 | |||||||||||||||
防護等級 | F | |||||||||||||||
較大潛水深度m | 2 | 3 | 3 | 3.5 | 4 | 4 | 5 | 5 | 6 | 5.5 | 6 | |||||
進氣量m3/h | 10 | 22 | 35 | 50 | 75 | 85 | 100 | 160 | 200 | 260 | 320 | |||||
標準狀態下清水的充氣量kgO2/h | 0.37 | 1 | 1.8 | 2.75 | 3.8 | 5.3 | 8.2 | 13 | 17 | 19 | 24 | |||||
電氣控制
按手動配置控制箱，接入曝氣機熱保和漏保控制線，可帶PLC接口，亦可按用戶要求配置。
D-QXB-I控制箱適用于電源為三相380V、頻率50Hz，控制潛水曝氣機的起停，可以通過PLC接口泵潛水曝氣機運行的自動控制系統。并具有過載、短路、缺相、泄露、過熱等保護功能。
