品牌
洪泰
型號
球閥
材質
不銹鋼
連接形式
快裝
結構形式
杠桿式
公稱通徑
￠19-￠200 1/2’’-8’’（mm）
適用介質
水
壓力環境
低壓
工作溫度
高溫
標準
國標
流動方向
雙向
驅動方式
手動
零部件及配件
配件
用途
疏水
類型(通道位置)
二通式
3C閥門類別
衛生
規格
DN50 SS316L 全包,SS316L 1寸,DN50 SS304 全包,DN25 SS304
安裝尺寸
DN50
口徑
DN5

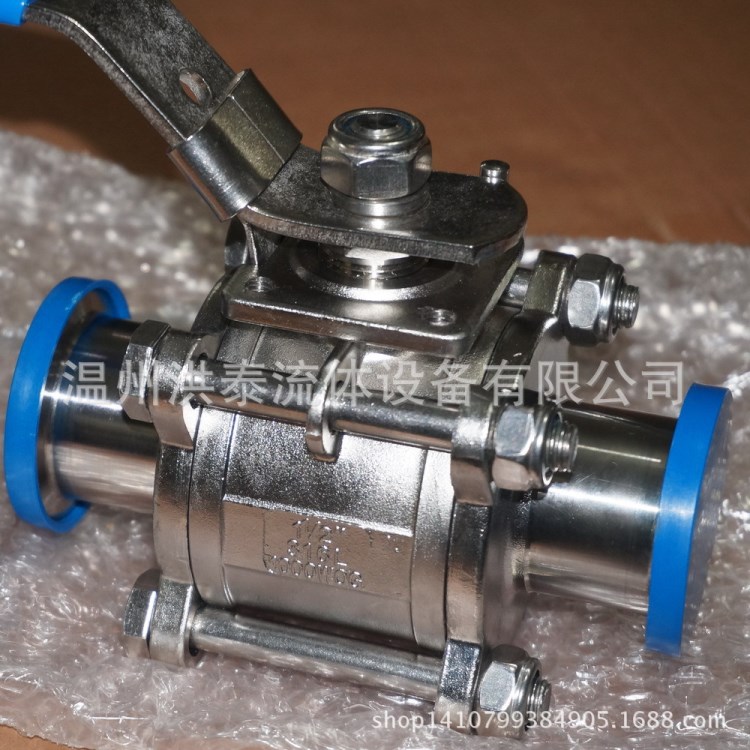

三片式快裝球閥 快裝三片式全包球閥 3A球閥
Q81F球閥球閥分為整體式一片式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。內螺紋連接球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。
Q81F球閥球閥分為整體式一片式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。內螺紋連接球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。
Q81F三片式快裝高平臺球閥主要連接尺寸及重量
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
三片式快裝球閥主要適用于食品加工，制藥和化工等工業的流體產品應用中。
規格 DN10至DN100,1/2"-4"
最高溫度：150℃
最高壓力：10bar
材質：ASTM T304/T316L,1.4301/1.4404
連接方式 焊接 卡箍 螺紋 法蘭等
執行標準 SMS ISO DIN
手動操作,氣動電動操作
