一．產品概述

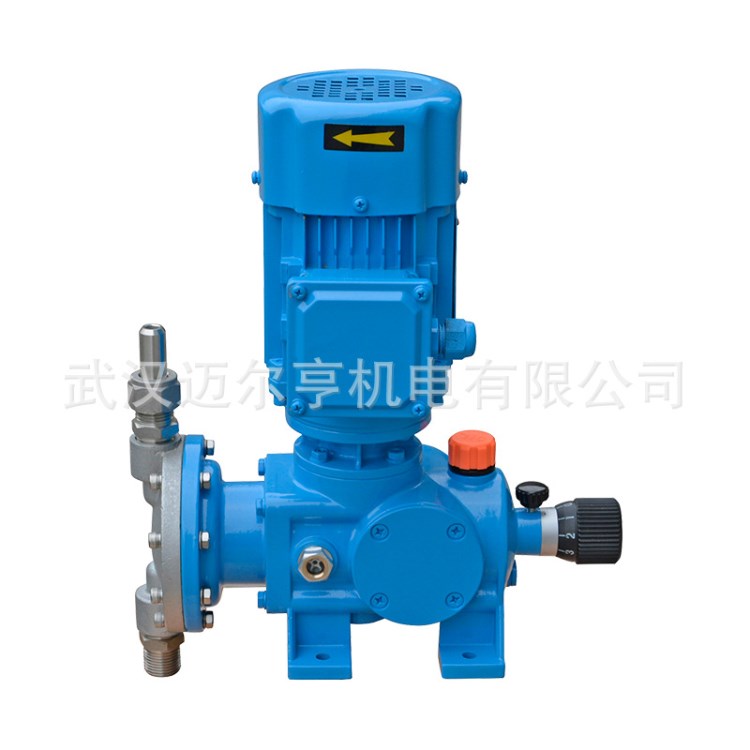

KD機械隔膜式計量泵主要是往復式計量泵、按泵配置可分為PVC泵頭，不銹鋼泵頭，四氟泵頭等多種類型。
該泵可廣泛用于石油、化工、紡織、食品、造紙、原子能技術、電廠、塑料、制藥、水廠、環保等工業和科技部門。用來向加壓或常壓容器及管道內定量輸送不含固體顆粒的液體。其流量可以開機時從0-范圍內無級調節。（根據計量泵的特性，少行程一般不小于總行程的10%）。
該型泵可輸送溫度-30℃—60℃，粘度為0.3—1000mm2/s不含固體顆粒等腐蝕性或非腐蝕性液體介質。
不同型號的計量泵均可根據用要求配制成220V或是380V電機.
二．結構原理和特性
泵的結構：該泵的由電機、傳動箱、泵頭等三部份組成。
傳動箱部件是由凸輪機構組成；通過旋轉調節手輪來實行調節挺桿行程，從而改變膜片伸縮距離來達到改變流量的目的。
泵頭部件是由泵頭、吸入閥組、排出閥組、膜片等組成。
工作原理：電機經聯軸器帶動偏心凸輪在導筒內作往復運動。連同膜片，通過單向閥的作用使泵腔內逐漸形成真空，吸入閥打開，吸入液體；當膜片向前死點移動時，此時吸入閥關閉，排出閥打開，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。
流量調節特性：泵的流量調節是靠旋轉調節手輪，從而改變挺桿間的間距，改變膜片在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定膜片行程，率為95%。流量重復性精度可達1%。
流量范圍:0-120 L/H
壓力范圍: 0-0.8 MPA
電機功率: 180W,220V / 380V / 420V , 50/60Hz
驅動系統: 兩相、三相標準電機或防爆電機
流量控制: 手動控制,
防護等級: IP55
三.產品材質
泵頭: SUS304, SUS316, PVC, PTFE
隔膜: PTFE
單向閥: SUS304, SUS316, PVC, PTFE
閥球: ZrO2, SUS304, SUS316, 陶瓷
四．性能參數
型號 | 型號(L/h) | 壓力(Mpa) | 沖次(min-1) | 功率(kw) | 進出口徑(DN) | 重量(kg) |
KD20/0.8 | 20 | 0.8 | 48 | 0.18 | φ8軟管 | 10 |
KD40/0.8 | 40 | 0.8 | 96 | 0.18 | φ8軟管 | |
KD60/0.6 | 60 | 0.6 | 48 | 0.18 | 15 | |
KD80/0.5 | 80 | 0.5 | 96 | 0.18 | 15 | |
KD120/0.5 | 120 | 0.5 | 96 | 0.18 | 15 |
