傳統的LC串聯諧振開關電源為了實現小型化，被迫提高其工作頻率．以減小濾波電感和開關變壓器的體積。但頻率的提高卻使開關損耗增加而效率下降，且開關噪聲變大。

LLC串聯諧振變換器主要采用電流諧振、只在開關從ON到0FF及OFF到ON期間是電壓諧振，其開關波形為正弦波，因而在給開關元件加上電壓時，不會流過大電流；而且利用開關元件的寄生電容實現零電壓開關(ZVS)，可制成高頻、及噪聲極低的變換器。

傳統LC串聯諧振變換器電路如圖1所示(去掉Lm)。Lr為開關變壓器漏感，Cr為諧振電容，Tr1和Tr2分別用具有微小靜寂時間的50％N占比驅動。由于在h與Cr的諧振頻率f0時，輸入輸出增益較大為1倍，為了穩定輸出電壓，有必要提高工作頻率。但在理論上。空載時須將頻率提高到無限大，才能穩定工作。這是LC串聯諧振變換器的缺點。

增加Lm就是LLC串聯諧振變換器電路。與LC串聯諧振變換器不同，在開關變壓器的一次側并聯了小電感量的勵磁電感Lm，Lm的電感量僅是漏感Lr的3-8倍；此外，變壓器的磁芯留有氣隙，以適應小的勵磁電感。

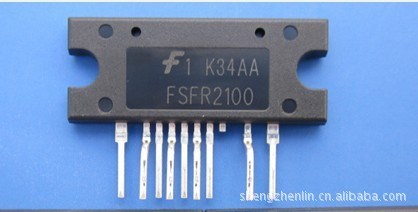

FSFR2100是單片LLC串聯諧振變換器IC，包含了LLC串聯諧振變換器的全部功能：內部FET的VDs=600V．導通電阻0．32 Ω，體二極管的tn=120ns。●靜寂時間為固定的350ns。●工作頻率300kHz以上。●可程控的輕負載周期跳躍工作。●利用控制端(CON)可遙控ON／OFF。●輸入過電壓保護。●過電流保護(檢出電壓0．6V)。●熱擊穿過電流保護電路(檢出電壓0．9V)。●過熱保護電路。●較高、較低工作頻率設定。●穩定輸出的頻率控制。

FSFR 2100的①腳(VDL)為內部FET漏極電壓端；②腳(CON)為控制端，0．4V以下停止工作，0．6V以上正常工作，與光電耦合器連接可實現周期跳躍工作；③腳(RT)為頻率控制端，利用光電耦合器恒壓控制．以及較高、較低頻率和軟啟動設定；④腳(CS)為過電流檢出端，0．6V動作，0．9V熱擊穿過流保護動作，需接CR濾波器；⑤腳(SG)為信號地，與PG端子在控制電路的地作一點連接；⑥腳(PG)為電源地，低位FET的源極；⑦腳(LVcc)為控制電路電源端，25 Vmax，啟動電壓14．5Vtyp，停止電壓11．3Vtyp；⑧腳(NC)為空腳；⑨腳(HVcc)為高位FET驅動電源，通常LVcc：由電荷泵提供，對地電壓625Vmax；⑩腳(VCTR)為高、低位FET的連接點。

圖2是IC內部框圖，圖3是應用電路。輸入電壓為D(B40V-400V：輸出容量24V／8A、192W：T1的一次線圈36匝．電感630 μ (包括勵磁電感4951xH和漏感135 μ H)；兩個二次線圈各4匝；諧振電容22nF。
