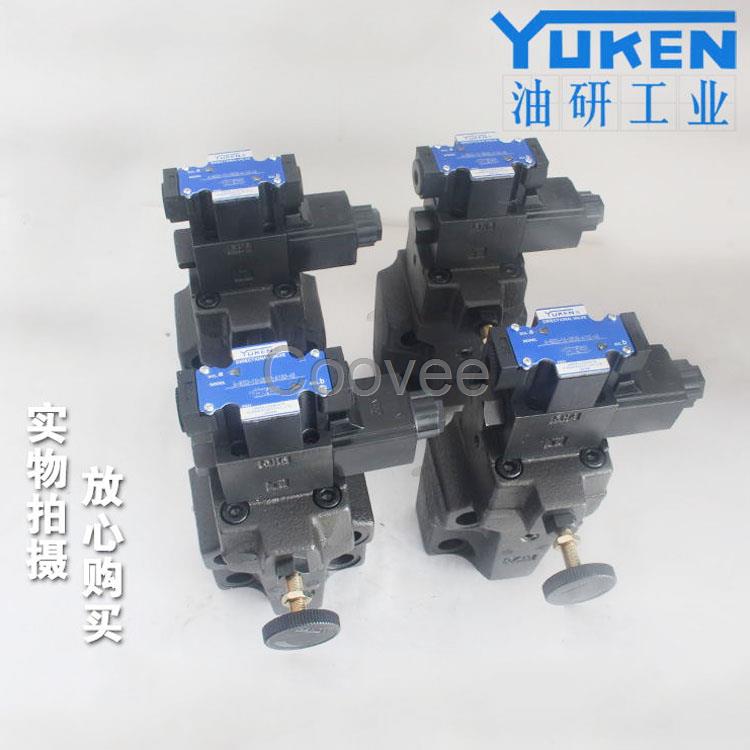

YUKEN油研DSG-01-2B2B電磁換向閥

換向閥是具有兩種以上流動形式和兩個以上油口的方向控制閥。是實現液壓油流的溝通、切斷和換向，以及壓力卸載和順序動作控制的閥門。靠閥芯與閥體的相對運動的方向控制閥。有轉 閥式和滑閥式兩種。按閥芯在閥體內停留的工作位 置數分為二位、三位等;按與閥體相連的油路數分為 二通、三通、四通和六通等;操作閥芯運動的方式有 手動、機動、電動、液動、電液等型式。

中文名 換向閥 外文名 reversing valve 形    式 有兩種以上流動形式 目    的液壓油流的溝通 又    稱克里斯閥 工作原理 閥芯和閥體間相對運動

換向閥又稱克里斯閥，閥門的一種，具有多向可調的通道，可適時改變流體流向?？煞譃槭謩訐Q向閥、電磁換向閥、電液換向閥等。

工作時借著閥外的驅動傳動機構轉動驅動軸，帶動搖拐臂，啟動閥板，使工作流體時而從左入口通向閥的下部出口，時而從右入口變換通向下部出口，實現了周期變換流向的目的。

這種變換閥在石油、化工生產中有著廣泛的應用，在合成氨造氣系統中最為常用。此外，換向閥還可作成閥瓣式的結構，多用于較小流量的場合。工作時只需轉動手輪通過閥瓣來變換工作流體的流向。

S-DSG-01-2B2A-D24-C-N-50-L
S=無沖擊型
DSG=系列號（電磁換向閥『板式連接』）
-01=公稱尺寸（01 02 03）
-2=位置數（2和3）
B=滑閥彈簧安裝形式（C:彈簧對中 D:無彈簧定位 B:彈簧偏置 C:彈簧對中 B:彈簧偏置）
2=滑閥機能（2,3,4,40,6,60,8,9,10,12）
A=彈簧偏置與中立時（A和B）
-D24=線圈型號（交流AC A100,A120,A200,A240.直流DCD12,D24, D100.交流（本整型）AC→DCR100, R200）
-C=手動操作形式（無記號帶手動推桿C:帶手動鎖緊按鈕可供選擇）
-N=電氣接線形式（無記號:接線盒型N:插頭式（任選）N1:帶通電指示燈的插入式（任選））
-50=設計號
-L=電磁鐵反裝（L:電磁鐵反向裝配標注）

換向閥是具有兩種以上流動形式和兩個以上油口的方向控制閥。是實現液壓油流的溝通、切斷和換向，以及壓力卸載和順序動作控制的閥門?？煞譃槭謩訐Q向閥、電磁換向閥、電液換向閥等。

又稱克里斯閥，閥門的一種，具有多向可調的通道，可適時改變流體流向。

工作時借著閥外的驅動傳動機構轉動驅動軸，帶動搖拐臂，啟動閥板，使工作流體時而從左入口通向閥的下部出口，時而從右入口變換通向下部出口，實現了周期變換流向的目的。

這種變換閥在石油、化工生產中有著廣泛的應用，在合成氨造氣系統中最為常用。此外，換向閥還可作成閥瓣式的結構，多用于較小流量的場合。工作時只需轉動手輪通過閥瓣來變換工作流體的流向。

BG-03-32T BG-03-3231T BG-03-3231
BG-03-32 BG-06-32 BG-10-32
BT-03-32 BT-06-32 BT-10-32
臺灣油研：BG-03-32
臺灣油研：BG-03-3231 （背壓）
臺灣油研：BG-03-V-32
臺灣油研：BG-06-32
臺灣油研：BG-06-3231 （背壓）
臺灣油研：BG-10-3231 （背壓）
日本油研：BG-03-32 EX
日本油研：BG-06-32 EX
日本油研：BG-06-V-32 EX
日本油研：BG-10-32 EX
DSG-01-2B2-A240-N1-50 DSG-01-2B2-A100-N1-50 DSG-01-2B2-D24-N1-50
DSG-01-2B3-A240-N1-50 DSG-01-2B3-A100-N1-50 DSG-01-2B3-D24-N1-50
DSG-01-2B2B-A240-N1-50 DSG-01-2B2B-A100-N1-50 DSG-01-2B2B-D24-N1-50
DSG-01-2B3B-A240-N1-50 DSG-01-2B3B-A100-N1-50 DSG-01-2B3B-D24-N1-50
DSG-01-2B60B-A240-N1-50 DSG-01-2B60B-A100-N1-50 DSG-01-2B60B-D24-N1-50
DSG-01-2B4A-A240-N1-50 DSG-01-2B4A-A100-N1-50 DSG-01-2B4A-D24-N1-50
DSG-01-2D2-A240-N1-50 DSG-01-2D2-A100-N1-50 DSG-01-2D2-D24-N1-50
DSG-01-3C2-A240-N1-50 DSG-01-3C2-A100-N1-50 DSG-01-3C2-D24-N1-50
DSG-01-3C3-A240-N1-50 DSG-01-3C3-A100-N1-50 DSG-01-3C3-D24-N1-50
DSG-01-3C4-A240-N1-50 DSG-01-3C4-A100-N1-50 DSG-01-3C4-D24-N1-50
DSG-01-3C60-A240-N1-50 DSG-01-3C60-A100-N1-50 DSG-01-3C60-D24-N1-50
DSG-01-3C9-A240-N1-50 DSG-01-3C9-A100-N1-50 DSG-01-3C9-D24-N1-50
DSG-01-3C10-A240-N1-50 DSG-01-3C10-A100-N1-50 DSG-01-3C10-D24-N1-50
DSG-01-3C12-A240-N1-50 DSG-01-3C12-A100-N1-50 DSG-01-3C12-D24-N1-50

換向閥是具有兩種以上流動形式和兩個以上油口的方向控制閥。是實現液壓油流的溝通、切斷和換向，以及壓力卸載和順序動作控制的閥門?？煞譃槭謩訐Q向閥、電磁換向閥、電液換向閥等。

又稱克里斯閥，閥門的一種，具有多向可調的通道，可適時改變流體流向。

工作時借著閥外的驅動傳動機構轉動驅動軸，帶動搖拐臂，啟動閥板，使工作流體時而從左入口通向閥的下部出口，時而從右入口變換通向下部出口，實現了周期變換流向的目的。

這種變換閥在石油、化工生產中有著廣泛的應用，在合成氨造氣系統中最為常用。此外，換向閥還可作成閥瓣式的結構，多用于較小流量的場合。工作時只需轉動手輪通過閥瓣來變換工作流體的流向。

對單芯而言，當介質是流開型時，閥穩定性好；當介質是流閉型時，閥的穩定性差。雙座閥有兩個閥芯，下閥芯處于流閉，上閥芯處于流開，這樣，在小開度工作時，流閉型的閥芯就容易引起閥的振動，這就是雙座閥不能用于小開度工作的原因所在。
