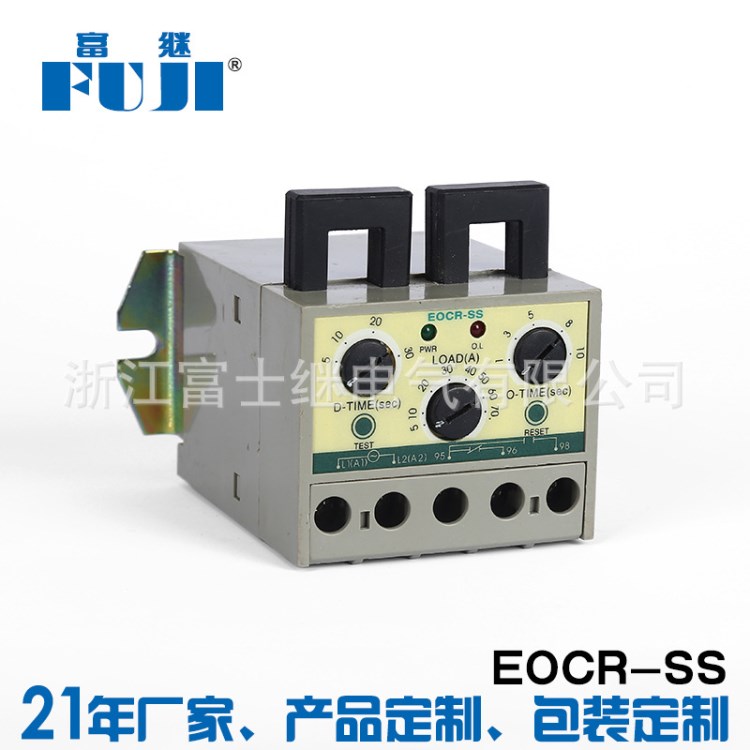

一.功能介紹：

1．具有過電流、缺相、堵轉等保護功能。
2．利用三種不同型號（05、30、60）可在0.1～60A范圍內實現保護。若超過60A（較大800A）需配外部互感器組合使用。
3． 起動延時、動作延時、過負荷值可分別設定。
4． 工作電源為 180～480VAC（24V、36V、110V、660V電源定購生產）。
5． 兩指示燈（LED）分別顯示電源狀態（綠）及動作狀態（紅）。
6． 繼電器動作后，可用手動復位（按RESET 鈕）及斷電方式復位。

7.本產品有二種不同的電流型號0.5-6A 5-70A

二.設置方法

參照典型接線圖完成接線后，應對繼電器進行必要的設置，以繼電器能正常工作，方法如下：
1． 在電機起動前，根據電機實際起動時間，將起動延時（D-TIME）旋鈕調到該值（較好多加2～3 秒），如無法確定，可將該旋鈕調到較大值。
2． 將動作延時旋鈕（O-TIME）及過電流設定鈕（LOAD）調整到較大值。
3． 起動電機，待電機運行平穩后（即超過起動延時時間D-TIME 值），將過電流設定旋（LOAD）逆時針方向緩慢旋轉到紅色指示燈（LED）亮為止，此點為實際運行電流值的。再將旋鈕順時針方向旋至紅色指示燈剛剛熄滅處（在動作延時O-TIME設定時間內），此點為實際運行電流值的103%。繼續順時針方向旋轉過電流設定鈕（LOAD），將其設定在合適的過電流值上。（推薦過電流值為實際運行電流值的110%～125%之間）
4． 根據電機正常起動運行情況,重新校準起動延時時間(D-TIME)。一般設定值比實際值大2～3 秒。
5． 依據實際情況重新設定動作延時（O-TIME）時間。
6． 設置后應按測試鈕（TEST）來檢查設置結果

三.指示燈狀態說明

1、本繼電器接通電源后綠色指示燈（LED）亮，表示已進入正常狀態。
2、工作中如紅色指示燈亮，則表示本繼電器的保護功能動作。
四.測試按鈕使用說明
工作中應定期對繼電器進行測試，方法如下：在無負荷狀態下，按動測試銨鈕（TEST）不松手，此
時紅色指示燈亮。經過起動延時與動作延時時間后，可聽到“噠”的一聲繼電器動作聲，此時，松開測試按鈕（TEST），紅色指示燈常亮，表示繼電器工作正常。完成上述工作后按復位（RESET）鈕復位，進入正常工作狀態。
