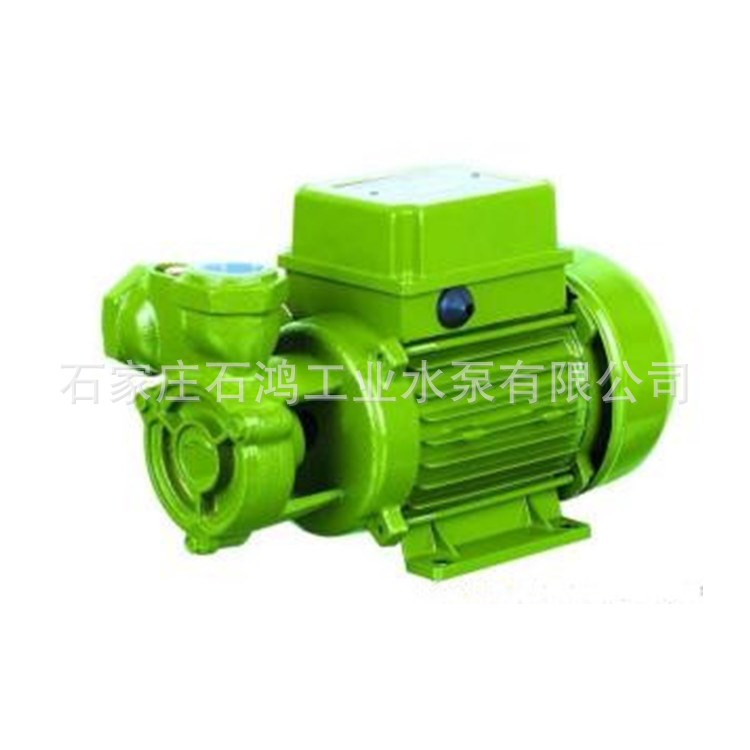

【W型旋渦泵】產品特點：
1、W型旋渦泵用于輸送溫度從-20℃～ 80℃，粘度不大于5。E，無腐蝕性和具有腐蝕性的無固體顆粒的液體。
揚程范圍：從15米至132米
流量范圍：從0.36米3／時至16.9米3／時
2、W型旋渦泵共有十種型號：具體為20W-20，25W-25，32W-30，40W-10，50W-45，50W-45，65W-50，20W-65，25W-70，32W-72，40W-90。皆為單級懸臂式旋渦泵
3、W型旋渦泵過流部件的材料為HT20-40，鋁鑄鐵和1Cr18Ni9Ti或Cr18Ni12M02Ti四種。(分別用材料代號H、J、B和M表示)
4、W型旋渦泵的密封形式有軟填料密封和單端面機械密封。除WB和WM型泵用單端面機械密封外泵出廠時一律裝軟填料密封。如用戶需要其它型式的軸封要在訂貨時說明。
5、W型旋渦泵的旋轉方向：由泵往電機方向看為逆時針方向旋轉
【W型旋渦泵】結構說明：
W型旋渦泵的主要零件(風型結構)有1、泵體2、泵蓋3、葉輪4、托架結合部5、爪型彈性聯軸器6、填料壓蓋或者甲．端面密封端蓋7、單端面密封部件(對于wM泵)。w型旋渦泵與電機合裝存-底座上。泵的進、出口方向為斜朝上，經接彎變為垂直向上。
葉輪在軸上是可以自由軸向移動的，以葉輪與泵體、泵蓋之間的軸向間隙兩側相等。允許用紙墊來調整間隙．但紙墊必須放存泵蓋出口處的石棉板墊的外面。
| 序號 | 名 稱 |
1 | 泵 體 | |
2 | 泵 蓋 | |
3 | 葉 輪 | |
4 | 托架結合部 | |
5 | 爪型彈掛連軸器部件 | |
6 | 填料壓蓋或單端面密封端蓋 | |
7 | 單端面密封部件 |
【W型旋渦泵】性能參數：
型號 | 流量 (m3/h) | 揚程 (m) | 電壓 v | 轉速 (r/min) | 功率 (Kw) |
20W-20(單級) | 0.72 | 20 | 220380 | 2900 | 0.75 |
20W-65(單級) | 0.72 | 65 | 380 | 2900 | 2.2 |
25W-25(單級) | 1.44 | 25 | 220/380 | 2900 | 0.75 |
25W-70(單級) | 1.44 | 70 | 380 | 2900 | 3 |
32W-30(單級) | 2.88 | 30 | 380 | 2900 | 1.5 |
32W-75(單級) | 2.88 | 72 | 380 | 2900 | 4 |
32W-120(單級) | 2.88 | 120 | 380 | 2900 | 5.5 |
40W-40(單級) | 5.4 | 40 | 380 | 2900 | 4 |
40W-90(單級) | 5.4 | 90 | 380 | 2900 | 7.5 |
50W-45(單級) | 9 | 45 | 380 | 2900 | 5.5 |
65W-50(單級) | 14.4 | 50 | 380 | 2900 | 11 |
【W型旋渦泵】性能曲線圖：
【W型旋渦泵】安裝尺寸圖：
泵型號與電機型號 | 外型及安裝尺寸 | |||||||||||||||||||||||||
L | L1 | L2 | L3 | L4 | L5 | B | B1 | B2 | B3 | B4 | B5 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | D1 | D2 | D3 | D4 | 4-d | n-d | |
32W-30 | 636.5 | 545 | 325 | 110 | 102.5 | 60 | 320 | 290 | 200 | 230 | 67 | 127 | 317 | 128 | 210 | 20 | 58 | 89 | 100 | 16 | 32 | 70 | 90 | 120 | 4- 產品推薦
