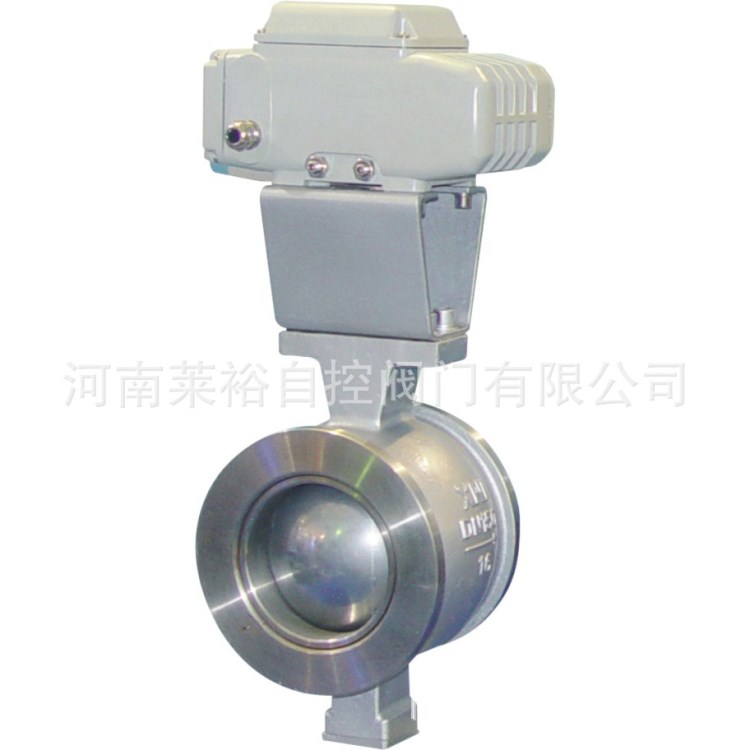

ZDRV電動V型調節球閥是由3610R系列及3410R系列電子式電動執行器與軟（硬）密封V形調節（切斷）球閥組成。（3410R系列電動執行器組合為電動開關式切斷球閥）。 ZDRV電動V型調節球閥軟（硬）密封V形調節（切斷）球閥：其閥芯是一個句V形缺口的特殊扇體，改變V形切口面積來調節流體流量的旋轉式調節閥。它特別適用于控制漿液、油品、污水和含有纖維及微小顆粒懸浮物的介質，閥關閉時，V形口與閥座有剪切作用，可將纖維狀物料切斷，防止卡死。密封性能優越，流通能力大，調節、切斷性能好。 ZDRV電動V型調節球閥廣泛地應用于石化、冶金、電力、輕工、造紙、醫藥等工業部門，要求嚴密地生產過程控制中。 Ø型號、規格表1 類別 | 3610R 全電子式電動執行器 | 3410R 電動執行器 | 型號 | 軟密封 | ZDRVF-16K/64B | ZDRVF-16K/64B | 硬密封 | ZDRVH-16K/64B | ZDRVH-16K/64B | 規格 | 電動：DN15-200 | 溫度：軟-20 ~ +180℃ 硬-40 ~+450℃ |
注：DN200以上配用大力矩執行器，或進口執行器。 | |
ØZDRV電動V型調節球閥產品技術參數及指標 ZDRV電動V型調節球閥主要技術參數 表2 公稱通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 閥座直徑d mm | 20 | 26 | 33 | 40 | 53 | 65 | 85 | 104 | 125 | 170 | 225 | 255 | 300 | 345 | 385 | 420 | 流量系數Kv | 22 | 36 | 58 | 82 | 145 | 220 | 355 | 580 | 915 | 1500 | 2500 | 3800 | 6000 | 7830 | 9800 | 12000 | 公稱壓力MPa | 1.6 6.4 | 介質溫度℃ | 軟密封：-20 ~ +180℃硬密封：-40 ~ +450℃ | 流量特性 | 近似等百分比轉角：0 ~ 90° | 動力源 | 電動：AC220V 50Hz | 執行器型號 | 3610R系列電子式電動執行器；3410R開關式電動執行器 | 控制信號 | DC4 ~20mA或DC1~5V；開關接點信號 | 法蘭標準 | GB9115.9-1988；GB9115.11-1988；JB79-59 | 閥體材質 | ZG230-450；ZG1C18Ni9Ti：ZGoCr17Ni12Mo2Ti | 閥芯材質 | ZG1C18Ni9Ti：ZGoCr17Ni12Mo2Ti拋光、氮化處理 | 基本誤差 | 基本誤差：±1%；回差：＜1%，死區：0.5% | 允許泄漏量L/h | 軟密封：近于零泄漏；硬密封：1×10-5Kv以下 | 標準涂層色 | 深藍色（環境溫度：調節閥-20 ~ +60℃，開關型-25 ~60℃） | 選購附件 | 3610R內置空間加熱器，3410R執行器，開度指示信號型式 |
Ø最大允許壓差 3610R電子式電動執行器（單位：MPa）表3 類別 | 型號 | 狀態 | 公稱通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 軟密封 | 361RSA-05 | 切斷 | 5.0 | 2.28 | 1.28 | 0.9 | | | | | | | | | | | | | 調節 | 2.1 | 1.02 | 0.92 | 0.68 | | | | | | | | | | | | | 361RSA-05 | 切斷 | 9.0 | 7.5 | 5.0 | 3.8 | 2.4 | 1.8 | | | | | | | | | | | 調節 | 4.0 | 3.0 | 1.58 | 0.96 | 0.75 | 0.58 | | | | | | | | | | | 361RSA-05 | 切斷 | | | 9.0 | 7.0 | 3.8 | 1.57 | 1.36 | 1.16 | | | | | | | | | 調節 | | | 3.0 | 2.0 | 1.53 | 1.04 | 0.54 | 0.33 | | | | | | | | | 361RSA-05 | 切斷 | | | | | 5.6 | 2.3 | 2.29 | 1.28 | 0.83 | 0.6 | | | | | | | 調節 | | | | | 2.3 | 1.5 | 0.95 | 0.61 | 0.38 | 0.22 | | | | | | | 361RSA-05 | 切斷 | | | | | | | 4.5 | 3.33 | 1.87 | 0.98 | 0.48 | | | | | | 調節 | | | | | | | 1.8 | 1.60 | 0.9 | 0.33 | 0.13 | | | | | | 361RSA-05 | 切斷 | | | | | | | | 5.5 | 3.0 | 1.53 | 0.81 | 0.57 | 0.36 | | | | 調節 | | | | | | | | 3.0 | 1.4 | 0.65 | 0.38 | 0.22 | 0.15 | | | | 361RSA-05 | 切斷 | | | | | | | | | | 2.3 | 1.2 | 1.05 | 0.75 | 0.45 | 0.20 | 0.07 | 調節 | | | | | | | | | | 0.9 | 0.7 | 0.5 | 0.32 | 0.18 | 0.08 | 0.03 |
注：3410R電子式執行器最大允許壓差與上表類同。 PN6.4MPa 配電子式電動執行機構外形及連接尺寸單位：mm 表4 執行器型號 | DN | 法蘭連接尺寸 | 外形尺寸 | D | D1 | d | n-φ | L | L1 | L2 | H1 | B | φD | W | H2 | 3410R 3610R 系列 | 25 | 115 | 85 | 65 | 4-φ14 | 453 | 81 | 52 | 185 | 75 | 225 | 56 | 120 | 32 | 140 | 100 | 76 | 4-φ18 | 473 | 88 | 65 | 185 | 100 | 225 | 56 | 120 | 40 | 150 | 110 | 84 | 4-φ18 | 516 | 88 | 68 | 225 | 100 | 255 | 68 | 155 | 50 | 165 | 125 | 99 | 4-φ18 | 526 | 90 | 76 | 225 | 104 | 255 | 68 | 155 | 65 | 185 | 145 | 118 | 4-φ18 | 568 | 112 | 96 | 225 | 160 | 255 | 68 | 155 | 80 | 200 | 160 | 132 | 8-φ18 | 593 | 121 | 112 | 225 | 160 | 255 | 68 | 155 | 100 | 220 | 180 | 156 | 8-φ18 | 654 | 132 | 122 | 265 | 180 | 335 | 80 | 165 | 125 | 250 | 210 | 184 | 8-φ18 | 701 | 157 | 144 | 265 | 200 | 335 | 80 | 165 | 150 | 285 | 240 | 211 | 8-φ22 | 726 | 172 | 154 | 265 | 230 | 335 | 80 | 165 | 200 | 340 | 295 | 266 | 12-φ22 | 801 | 210 | 191 | 265 | 270 | 335 | 80 | 165 | 250 | 405 | 355 | 319 | 12-φ26 | 1007 | 257 | 210 | 390 | 297 | 470 | 65 | 120 | 300 | 460 | 410 | 370 | 12-φ26 | 1027 | 257 | 230 | 390 | 338 | 470 | 65 | 120 | 350 | 520 | 470 | 429 | 16-φ26 | 1107 | 290 | 277 | 390 | 350 | 470 | 65 | 120 | 400 | 580 | 525 | 480 | 16-φ30 | 1162 | 320 | 302 | 390 | 365 | 470 | 65 | 120 | 450 | 640 | 585 | 548 | 20-φ30 | 1340 | 400 | 380 | 390 | 500 | 470 | 65 | 120 | 500 | 715 | 650 | 609 | 20-φ33 | 1340 | 400 | 380 | 390 | 500 | 470 | 65 | 120 |
|
