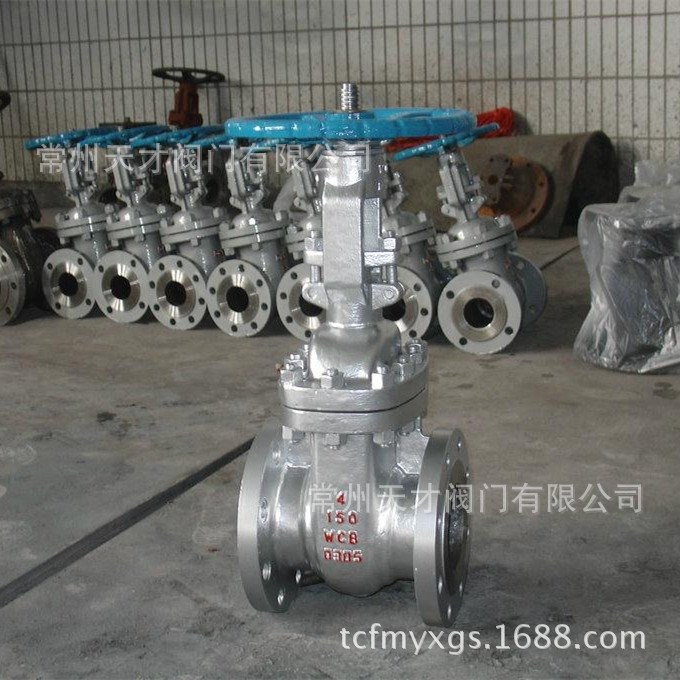

一、Z41H法蘭閘閥概述：
高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。
二、Z41H法蘭閘閥結構特點：
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
四、Z41H法蘭閘閥執行標準：
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
GB122234 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
五、Z41H法蘭閘閥壓力試驗：
公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
上密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
氣密封試驗 | 0.4-0.7 | |||||
七、Z41H法蘭閘閥主要外形及重量：
1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0, | 重量kg |
凸面法蘭 | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 170 | 120 | 5 |
20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 190 | 140 | 6.5 | |
25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 205 | 160 | 9 | |
32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 270 | 180 | 12 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 310 | 200 | 36.5 | |
50 | 250 | 160 | 125 | 100 | 16 | 4-18 | 358 | 240 | 29 | |
65 | 260 | 180 | 145 | 120 | 18 | 4-18 | 373 | 240 | 33 | |
80 | 280 | 195 | 160 | 135 | 20 | 8-18 | 435 | 280 | 45 | |
100 | 300 | 215 | 180 | 155 | 20 | 8-18 | 500 | 300 | 63 | |
125 | 325 | 245 | 210 | 185 | 22 | 8-18 | 614 | 320 | 108 | |
150 | 350 | 280 | 240 | 210 | 24 | 8-23 | 674 | 360 | 134 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 818 | 400 | 192 | |
250 | 450 | 405 | 355 | 320 | 30 | 12-25 | 969 | 450 | 273 | |
300 | 500 | 460 | 410 | 375 | 30 | 12-25 | 1145 | 560 | 379 | |
350 | 550 | 520 | 470 | 435 | 34 | 16-25 | 1280 | 640 | 590 | |
400 | 600 | 580 | 525 | 485 | 36 | 16-30 | 1452 | 640 | 850 | |
450 | 650 | 640 | 585 | 545 | 40 | 20-30 | 1541 | 720 | 907 | |
500 | 700 | 705 | 650 | 608 | 44 | 20-34 | 1676 | 720 | 985 | |
600 | 800 | 840 | 770 | 718 | 48 | 20-41 | 1874 | 800 | 1112 | |
700 | 900 | 910 | 840 | 788 | 50 | 24-41 | 2083 | 800 | - | |
800 | 1000 | 1020 | 950 | 898 | 52 | 24-41 | 2400 | 950 | - | |
900 | 1100 | 1120 | 1050 | 998 | 54 | 28-41 | 2950 | 1000 | - | |
1000 | 1200 | 1255 | 1170 | 1110 | 56 | 28-48 | 3245 | 1000 | - |
