品牌
蘇高
型號
Z45X
連接形式
法蘭
主體材料
球墨鑄鐵
公稱通徑
224（mm）
適用介質
水
密封形式
軟密封型
外形
大型
流動方向
雙向
零部件及配件
執行器
用途
儀表
壓力環境
常壓
工作溫度
常溫
3C閥門類別
工業
規格
DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300
連接方式
法蘭
承受壓力
16公斤
材質
球墨鑄鐵
產品特點

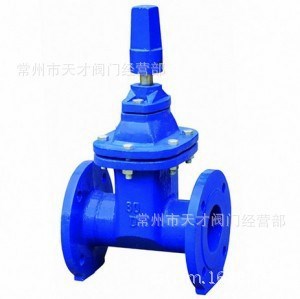

外觀看起來與普通閥門一樣，只是內部閥桿上加裝隱蔽離合裝置，需要時擰下固定手輪的螺栓，將特制的鑰匙插入螺栓孔內調整離合狀態，再操作手輪開關閥門，具有神秘感。該安裝在自來水管道或其他管道上可有效避免偷用現象。
技術參數
型號 | FDZ45X-10 | FDZ45X-16 |
| 公稱壓力 | 1.0MPa(10kgf/cm2) | 1.6MPa(16kgf/cm2) |
| 公稱通徑 | 40～400mm | 40～400mm |
| 密封實驗壓力 | 1.1MPa(11kgf/cm2) | 1.76MPa(17.6kgf/cm2) |
| 強度實驗壓力 | 1.5MPa(15kgf/cm2) | 2.4MPa(24kgf/cm2) |
| 適用溫度 | ≤120℃ | ≤120℃ |
| 適用介質 | 水、油、水暖及其他非腐蝕性流體 | 水、油、水暖及其他非腐蝕性流體 |
| 驅動方式 | 手動 | 手動 |
亦可根據客戶要求，提供具有特殊技術參數的產品 | ||
適用范圍
可用于城鎮給排水管網、高層建筑、住宅小區、消防、污水、石油、小區供暖、電廠等行業。
閥門材料表
| 閥體 | 灰鑄鐵、球墨鑄鐵 |
| 閘板 | 灰鑄鐵、球墨鑄鐵、NBR、NR、EPDM、HTV |
| 閥蓋 | 灰鑄鐵、球墨鑄鐵 |
| 手輪 | 碳鋼、灰鑄鐵、球墨鑄鐵 |
| 閥桿 | 不銹鋼 |
| 密封套 | 黃銅 |
| 閥桿螺母 | 黃銅 |
| 密封圈 | NBR、HTV |
制造規范
閥門結構長度符合GB/T 12221-1989短系列標準；閥門連接尺寸DN40～500mm法蘭鉆孔按GB/T 17241.6-1998標準制造，DN40～200mm法蘭外徑按PN10/16標準制造，DN250～500mm法蘭外徑則符合PN16標準；壓力試驗符合GB/T 13927-1992要求。
數據表（單位：mm）
公稱通徑（DN） | 結構長度 | H | 螺栓 | ||||||||
10Kg | 16Kg | 參考重量kg | |||||||||
螺孔中心圓直徑D | 螺栓孔徑 | 數量 | 螺紋規格 | 螺孔中心圓直徑D | 螺栓孔徑 | 數量 | 螺紋規格 | ||||
40 | 165 | 170 | 110 | 19 | 4 | M16 | 110 | 19 | 4 | M16 | 7 |
50 | 178 | 185 | 125 | 19 | 4 | M16 | 125 | 19 | 4 | M16 | 9 |
65 | 190 | 205 | 145 | 19 | 4 | M16 | 145 | 19 | 4 | M16 | 11 |
80 | 203 | 310 | 160 | 19 | 8 | M16 | 160 | 19 | 8 | M16 | 16 |
100 | 229 | 340 | 180 | 19 | 8 | M16 | 180 | 19 | 8 | M16 | 27 |
150 | 267 | 430 | 240 | 23 | 8 | M20 | 240 | 23 | 8 | M20 | 50 |
200 | 292 | 520 | 295 | 23 | 8 | M20 | 295 | 23 | 12 | M20 | 80 |
250 | 330 | 545 | 350 | 23 | 12 | M20 | 355 | 28 | 12 | M24 | 120 |
300 | 356 | 660 | 400 | 23 | 12 | M20 | 410 | 28 | 12 | M24 | 160 |
400 | 406 | 915 | 515 | 28 | 16 | M24 | 525 | 31 | 16 | M27 | 280 |
500 | 457 | 1110 | 620 | 28 | 20 | M24 | 650 | 34 | 20 | M30 | 585 |
