型號

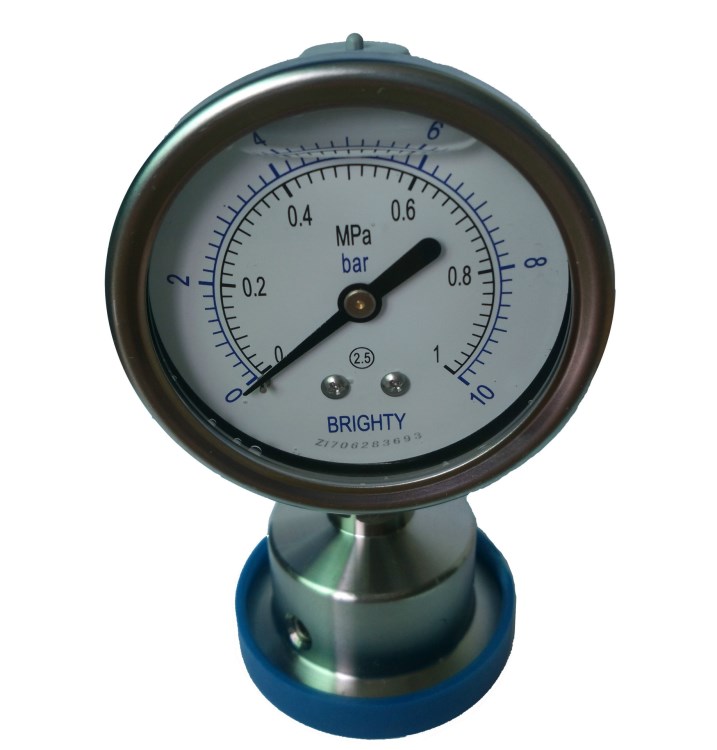

PTHN-063.AO.513.M120.F06 0-1MPa 卡盤連接
應用
全不銹鋼防腐壓力表，用于測量有較強腐蝕性的氣體或液體介質及周圍環境腐蝕性也很強的場合。
主要技術參數
執行標準GB/T1226-2001
儀表公稱直徑100mm
精度等級1.6%；（1% 可選）
測量范圍-0.1MPa -160 MPa
量程代碼表
選型代碼 量程規格 選型代碼 量程規格 選型代碼 量程規格
M500 —0.1~0 MPa M010 0.06MPa M160 2.5 MPa
M510 —0.1~0.06 MPa M030 0.1MPa M180 4.0 MPa
M520 —0.1~0.15 MPa M040 0.16MPa M200 6.0 MPa
M530 —0.1~0.3 MPa M060 0.25MPa M220 10 MPa
M540 —0.1~0.5MPa M080 0.4 MPa M230 16 MPa
M550 —0.1~0.9MPa M100 0.6 MPa M240 25 MPa
M560 —0.1~1.5MPa M120 1.0 MPa M270 40 MPa
M570 —0.1~2.4MPa M140 1.6 MPa M280 60 MPa
M290 100MPa M330 160MPa
防護等級IP55
正常工作環境溫度-40℃～70℃
連接螺紋M20 (M20X1.5)
螺紋選型表
M10X1 M14X1.5 M20X1.5
G1/8 G1/2 G1/4 G3/4 G3/8
ZG1/8 ZG1/2 ZG1/4 ZG3/4 ZG3/8
NPT1/8 NPT1/2 NPT1/4 NPT3/4 NPT3/8
儀表外殼SUS304 本色（拋光可選）；
內卡式罩殼
儀表接頭SUS316 本色（22x22 不銹鋼型材）
波登管SUS316 氬弧焊接
儀表機芯304 不銹鋼
儀表玻璃儀表平板玻璃（雙層安全玻璃可選)
選型表
軸向 主體尺寸 卡邊尺寸
規格 種類 ab d d1 ch e p DE f
Φ 100 AB 17 51 101 99 22 30 85
