應用范圍
電網諧波較大區域用電系統，例如工廠、企業等，使用大功率非線性負載、沖擊性負載（例如氣泵等）的生產企業，對電網質量要求高的用電系統，例如醫院等，需要對無功、諧波和三相不平衡進行綜合補償的用電系統，原有設備改造場所或要求與開關柜并柜安裝的場所。
產品概述

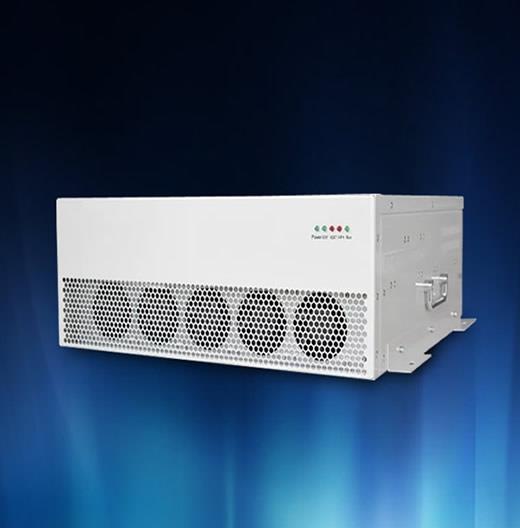

有源電力濾波器（APF，Active Power Filter）以并聯的方式接入電網，通過高精度采樣CT實時監測負載電流，轉換成數字處理器可讀的信號后通過一系列的運算，以PWM調制方式，控制核心的智能功率模塊輸出與諧波分量大小相等、相位相反的電流，達到消除諧波凈化電網的目的。
技術參數
額定絕緣電壓：3000V AC，2500V DC。
輸入線電壓：380V±20%。
常規方式為機架式機型，臥式安裝在機柜中，采用4個孔固定。
2/20kvar通風量需求：≥120m3/h。
相數：三相四線；三相三線。
主要特點
額定容量內補償后系統三相有功負荷電流不平衡度小于5%。
N+1冗余，顯著提高系統可靠性流水線生產 ， 更出色質量保證減少系統單故障點靈活并聯，適應不同工況。
并聯接入電網，不會因機器故障導致電網發生斷電。多臺RY-APF有源電力濾波器并聯系統，如果一臺因故障退出運行，剩余的 機器仍能正常工作實現濾波功能。
不會與系統發生諧振。
P全數字控制，20KHz開關頻率，對負載的動態變化迅速響應。
降低線路損耗，消除諧波引起的變壓器和電機發熱，實現系統大幅度節能。
操作簡單，只需與負荷并聯入系統，無需進行其他的操作。內部結構簡潔，變流器為模塊化結構，易于安裝和維護，接入系統后，無需人工干預即可正常運行。
