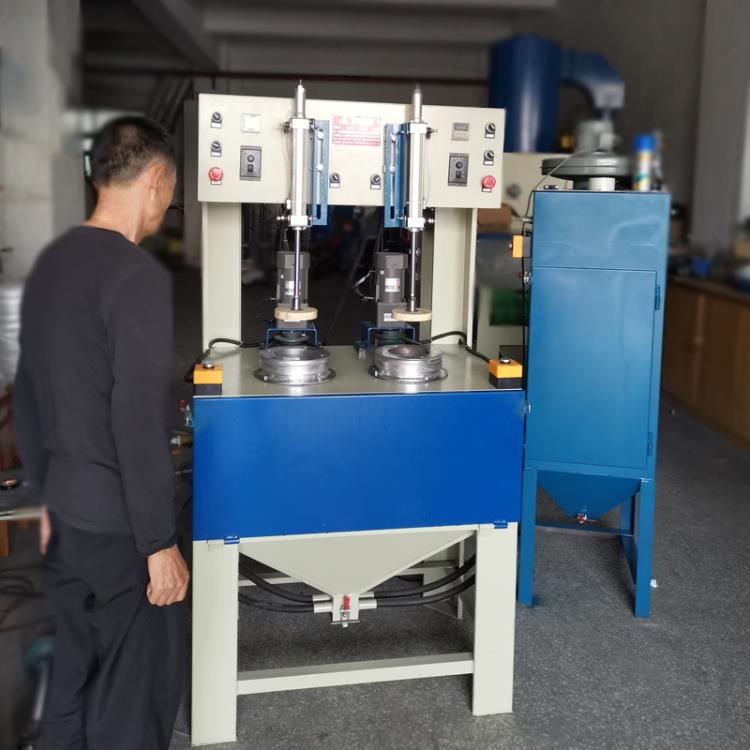

浙江噴砂機 水壺內膽噴砂雙工位轉盤噴砂機

一、設備類型

1.設備名稱：4槍內膽噴砂機

  2.設備代號：AH-ZP4

  3.設備數量：一臺

  4.清理形式：上下壓緊式噴砂清理，加工后壓緊退出，2工位一組。共2組。

二、工藝要求

1.加工產品名稱：保溫杯

2.加工產品材質：不銹鋼材質

3.質量標準及要求：表面清潔度 Sa2 ¹/₂ （GB8923-88），粗糙度Ra30－40

浙江噴砂機 水壺內膽噴砂雙工位轉盤噴砂機

設備應用范圍、工作原理及技術參數

1.應用范圍：

1.1、適用工件及工藝：保溫杯內膽清理。

1.2、清理尺寸范圍：¢100（L） x 250( (H)mm

 1.3、清理效果：表面清潔度 Sa2 ¹/₂ （GB8923-88）

 1.4、粗糙度：Ra30-40

1.5、適用砂料：玻璃珠30#-100#、棕（白）剛玉46-100#

1.6環境條件：環境氣溫3～40℃，年平均氣溫≤28.4℃，相對濕度≤90％，海拔高度≤75m；

1.7公用條件： 電壓：380V±10％，50HZ±1％   壓縮空氣氣壓≥0.7MPa

2.工作原理：

本設備為密閉內循環艙式噴砂機，配置專業的濾筒除塵器，可實現快速噴砂，砂料采用無分離B型結構，同時最大限度節省磨料的消耗。

磨料通過壓縮空氣形成負壓，再從噴砂管進入噴槍，然后隨壓縮空氣由噴嘴高速噴出，實現對工件表面的噴射打磨處理。噴出后的磨料，落回集砂斗再利用，噴砂時產生的灰塵被除塵管抽出，粉塵由除塵系統收集。

本機配有獨立除塵系統，除塵系統采用新型濾筒式除塵器，除塵效率高，滿足環保排放要求，能有效地收集和清理室體散布的粉塵，確保無粉塵污染并滿足尾氣排放環保要求。

浙江噴砂機 水壺內膽噴砂雙工位轉盤噴砂機

設備性能特點、主要結構及配置

性能特點

本機由主機、抽風除塵系統及相應的電氣管路和元件、控制箱等組成。

主機

主機由小轉盤轉動機構、噴槍擺動機構、噴砂室、操縱系統、儀表箱等組成。室體由3mm冷軋鋼板焊接而成，內外表面噴漆，外形尺寸： 1350X1100X2050（mm）。

4支噴砂槍分4組全部固定在擺動軸上，再由擺動電機牽引；噴嘴材質：進口碳化硼噴嘴。噴嘴通徑：Ф8mm。

除塵器由除塵濾筒、離心風機、集塵斗、機體等組成。箱體由2mm冷軋鋼板焊接而成，內外表面噴漆，外形盡寸：900X900X2400 mm（含風機），除塵濾筒4個，風機2.2KW。

電氣控制箱由PLC、過濾器、壓力表、調壓閥、電磁閥、行程開關、電機及相應的管路及控制元件組成。

空氣壓縮系統：噴砂壓力按工藝要求可進行調整，壓力由1~7kg/cm²不等，噴槍由調壓閥集中控制，并配有壓力表顯示。要求空壓機滿足空氣壓力7kg/cm²、流量4m³/min以上干燥壓縮空氣（由用戶自備）。

浙江噴砂機 水壺內膽噴砂雙工位轉盤噴砂機

售后服務：

1：產品質量免費保修一年（除易損件外），產品終身維護。

2：全國范圍內48小時到達現場進行維修，省內24小時，市內8小時。

3：提供產品更新，功能改進，非標定做的專業咨詢服務平臺。

4：建立表面噴砂，拋丸設備的產品易損配件和耗材倉庫，滿足廣大用戶在維修中跟換的需要。

5：現貨。
