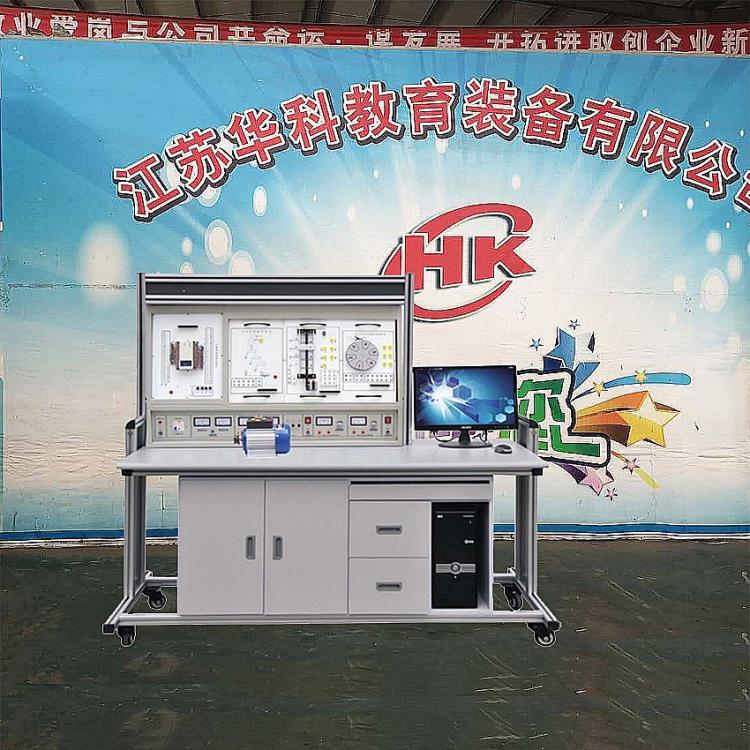

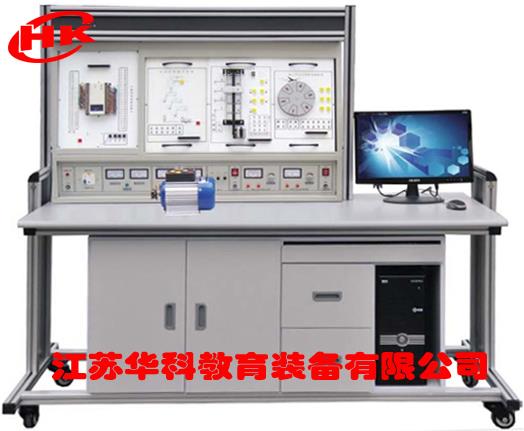

可編程控制器、變頻調速綜合實驗裝置

一、概述：
    PLC可編程控制器實驗裝置是專為目前我國各院校開設的《可編程控制器技術》、《可編程控制器及其應用》、《變頻調速技術》等課程配套設計的。集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實驗掛箱、實物等于一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實驗和實物控制實驗，同時也為了高層次的設計開發實驗提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出12組典型性的實驗項目，配備三相鼠籠異步電機、繼電器、變頻器能完成多個電氣控制實驗。

二、特點：
1、裝置采用組件多結構更換實驗模塊便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。
2、雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX1N-40MR主機集成數字量I/O（24路數字量輸入/16路數字量輸出）

三、裝置構成：
1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置
2、PLC可編程控制器實驗裝置：

（1）PLC001 交通信號燈PLC自動控制實驗掛箱
（2）PLC002 搶答器的PLC自動控制實驗掛箱
（3）PLC003 繼電器控制實驗掛箱
（4）PLC004加工中心刀具庫選擇控制實驗掛箱
（5）PLC005音樂噴泉控制PLC控制實驗掛箱
（6）PLC006電機的自動控制實驗掛箱
（7）PLC007模擬電視發射塔實驗掛箱
（8）PLC008自動售貨機實驗掛箱
（9）PLC009水塔自動供水系統實驗掛箱
（10）PLC010郵件自動分揀系統實驗掛箱
（11）PLC011自動洗衣機系統實驗掛箱
（12）PLC012電鍍系統實驗掛箱
（13）電機導軌，光碼盤測速系統（配1024光電編碼器）
（14）基礎實驗掛箱
（15）變頻器實驗掛箱
3、PLC可編程控制器操作桌
4、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
四、技術性能：
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．交流220V通過安全插座輸出
C．+24V/2A直流穩壓輸出
D．+5V/1A直流穩壓輸出
E．0-15V可調直流輸出0-20mA可調電流輸出
F．恒流源
3、PLC可編程控制器：三菱FX1N-40MR（輸入24點，輸出16點），
4、重量：100Kg
5、外形尺寸：160×75×150 cm3

五、設備清單：

六、基本實驗項目

1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．數據處理功能實驗
6．微分、位操作實驗
7．交通信號燈PLC自動控制實驗
8．攪拌器的PLC自動控制實驗
9．電鍍過程控制實驗

10．加工中心刀具庫選擇控制實驗（實物）

11．音樂噴泉的PLC控制實驗
12．電機的自動控制實驗（實物）
13．模擬電視發射塔實驗實驗
14．自動售貨機實驗
15．水塔自動供水控制系統實驗
16．郵件自動分揀實驗
17．自動洗衣機控制系統模擬實驗
18．電鍍過程控制實驗

19．三相鼠籠式異步電動機點動和自鎖PLC控制(實物)
20．三相鼠籠式異步電動機聯動正反轉PLC控制(實物)
21．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)
22．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)
23．變頻器功能參數設置與操作實驗
24．基于PLC通信方式的變頻器開環調速
25．變頻器開環運行實驗
26．變頻器多段速度運轉實驗
