1 簡介：利用智能電力監控系統強大的功能，實現對系統的即時功耗、供電質量、漏電流、配電干線溫升的實時監控，觀測電參數的變化和各種異常情況。在電腦中記錄連續的運行數據變化，通過回顧追訴事件發生的過程，對配電系統實行24小時監控，為供電保障和能耗分析提供決策依據。

    供配電的發展及可靠性對國民經濟的發展起著舉足輕重的作用，隨著經濟規模的不斷增加全國各地重點工程項目、標志性建筑、大型公共設施等用戶的急劇增加，對供配電系統的可靠性、安全性、實時性、易用性、兼容性及縮小故障影響范圍提出了更高的要求

   傳統的配電系統是基于各種模擬量的直接讀取，各種儀表分布分散，且各種運行數據都具有即時性，可能在某個時段前后，各個供電參數有截然不同的變化。所以要對傳統的供配電系統改造，引進智能電力監控系統，利用智能電力監控系統強大的功能，實現對系統的即時功耗、供電質量、漏電流、配電干線溫升的實時監控，觀測電參數的變化和各種異常情況。在電腦中記錄連續的運行數據變化，通過回顧追訴事件發生的過程，對配電系統實行24小時監控，為供電保障和能耗分析提供決策依據。

   智能電力監控系統的的完善既可提高安保人員的工作效率，同時也可以大限度的提升變電站的安防等級，使變電站成為一個現代化智能安防的典范。這就要求在變電站的智能電力監控系統的方案設計中充分考慮可能完善的整體規劃，并圍繞當前應用需求的特點本著實用與發展相結合的總體原則，以滿足目前的應用為出發點，合理優化設計方案;并兼顧未來的應用需求和技術發展，為系統在技術上提供有效的平滑過渡環境。保障電站內的正常安全的工作環境，以及在突發事件發生時能夠按照相應預案進行有效地組織管理和科學合理地調度指揮，就是對安防系統的基本要求。

  2 適用范圍：發電廠、變電站、大用戶、油田、化工、冶煉鋼鐵廠等用電單位的電能量實時監控系統，小區智能抄表管理系統；

  3 主要功能

　　(1)、基于矢量圖形界面的支持環境

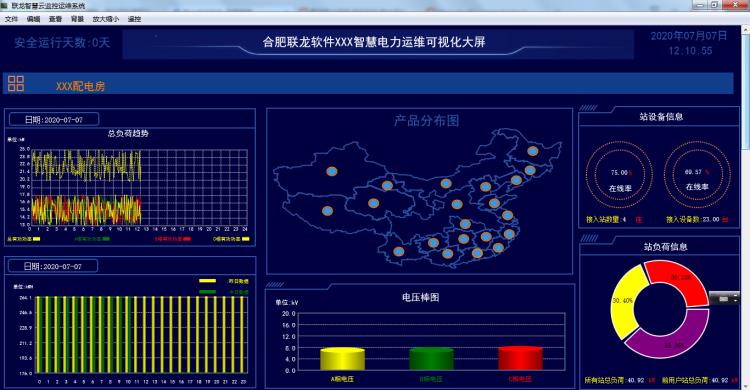

　　本系統的主圖形界面采用Windows/LINUX的多層文檔結構，提供了方便靈活的圖形繪制工具，可以繪制出高精度的美觀復雜的圖形。內置腳本功能，不但可以實現圖形界面的動態控制，還可以實現對實時數據的二次動態控制。 　　

　　(2)、報警處理功能

　　具備多媒體功能，具有語言編輯和圖像顯示功能。

　　報警分類有順序事件記錄（SOE）、模擬量越限、遙信變位、設備狀態變化、采集傳輸通道狀態。

　　報警方式可實現*新報警退報警窗口、設備或數據閃爍、事故推畫面、語音報警等。

　　報警數據的存儲分類為報警總表、遙信變位記錄、遙測越限、順序事件記錄（SOE）等，用戶可利用系統提供的工具方便的進行分類檢索和打印。

　　(3)、曲線棒圖餅圖分析

　　系統提供方便的控件來編輯和生成曲線/棒圖/餅圖，采樣周期、標題等格式可任意配置，內容可通過人機交互自由定義，有三維和二維畫面供選擇，顯示比例可方便的伸縮。

　　(4)、用戶管理

　　用戶管理兼容了工業自動化及電力系統變電站的特點，即支持按數據分類操作，又支持按功能模塊分類操作的權限管理功能。

　　(5)、報表

　　系統提供了自由制作報表的工具，有豐富的編輯手段，可生成各種電力系統的專業報表，如運行報表、生產報表等。

　　報表系統還提供了利用ActiveX技術對EXCEL報表系統的包裝技術，使得EXCEL作為報表系統的一個內置模塊，可以方便地訪問SCADA系統的實時、歷史數據庫，以制作各種報表。

　　(6)、保護定值在線管理

　　本模塊針對變電站中的微機保護裝置設計了一種通用的數據模型，即：保護裝置\定值組\定值項。每臺保護裝置支持16組定值。

　　定值的在線管理分為在線召喚，在線修改以及定值單打印等功能。在線修改過程為定值組選擇、定值下置、等待返校、定值固化、等待執行結果等系列操作。

　　(7)、錄波數據管理分析

　　本系統提供了支持Comtrade格式的故障錄波數據分析工具，可支持100個錄波通道，能自動識別通道相序并自動配色。

　　波形數據的采集支持零漂過濾，方波判斷等。

　　波形顯示支持矩形無極縮放。 　　  　　

　　(8)、電能量實時采集管理

　　支持電能量、電能量質量數據、考核數據以及其它信息的實時采集。

　　數據類型支持：

　　電能表碼數據：包括總、峰、平、尖、谷時段正向有功表碼、反向有功表碼、正向無功表碼、反向無功表碼，具體情況視采集終端采集指標而定；

　　瞬時量數據：三相電壓、三相電流、總功率、總功率因數（總）；

　　失壓斷相數據：*近一次開始時刻、*近一次結束時刻、累計時間、累計次數等；

　　需量數據：包括總、尖、峰、平、谷時段正向有功需量、反向有功需量、正向無功需量、反向無功需量，具體情況視采集終端采集指標而定；

　　失壓、斷相數據等；

　　可支持多種規約和通信手段，以支持多廠家設備（智能電度表、采集器等）的接入以及數據轉發，如IEC870-102、DLT645、威勝等規約。用規約庫和設備庫的形式來管理規約和通信設備，增加規約或通信設備時，無須修改系統應用。

　　充分考慮了用戶今后采集終端規模擴展的需要，隨系統規模的擴大，采集點的增多，通過增加廠站數目和采集點數目就可輕松完成，不影響系統的可靠性和穩定性。

　　采集數據準確完整，靈活設置采集方案，每一種采集方案的采集周期都可以設置，能滿足不同通信方式和數據密度的要求
