產品分類 更多>>

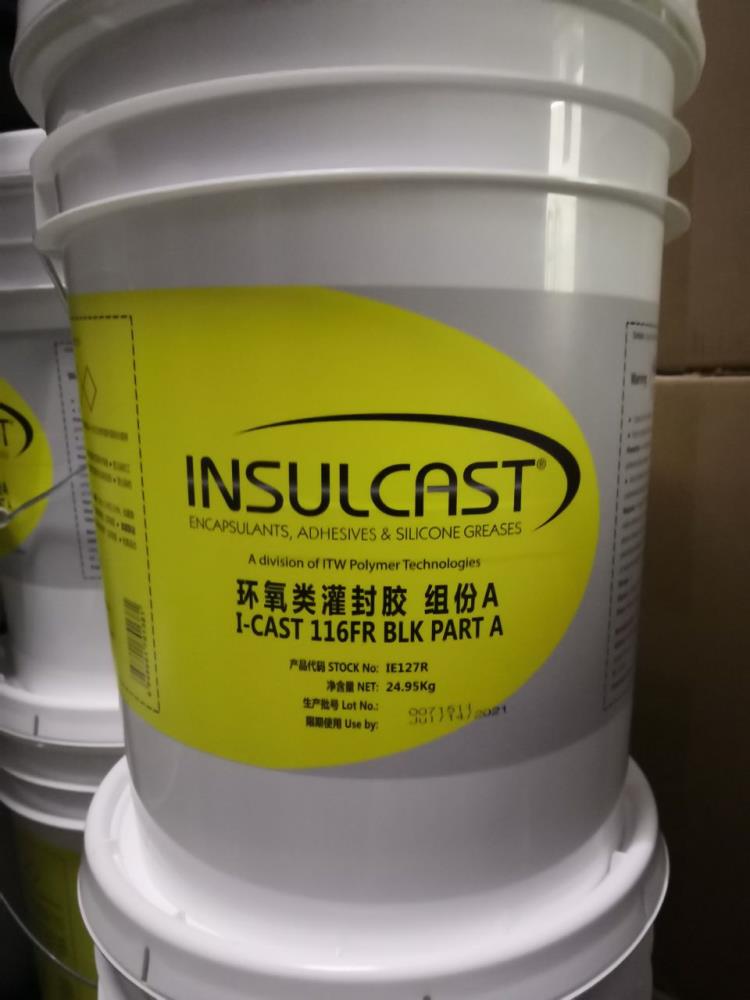

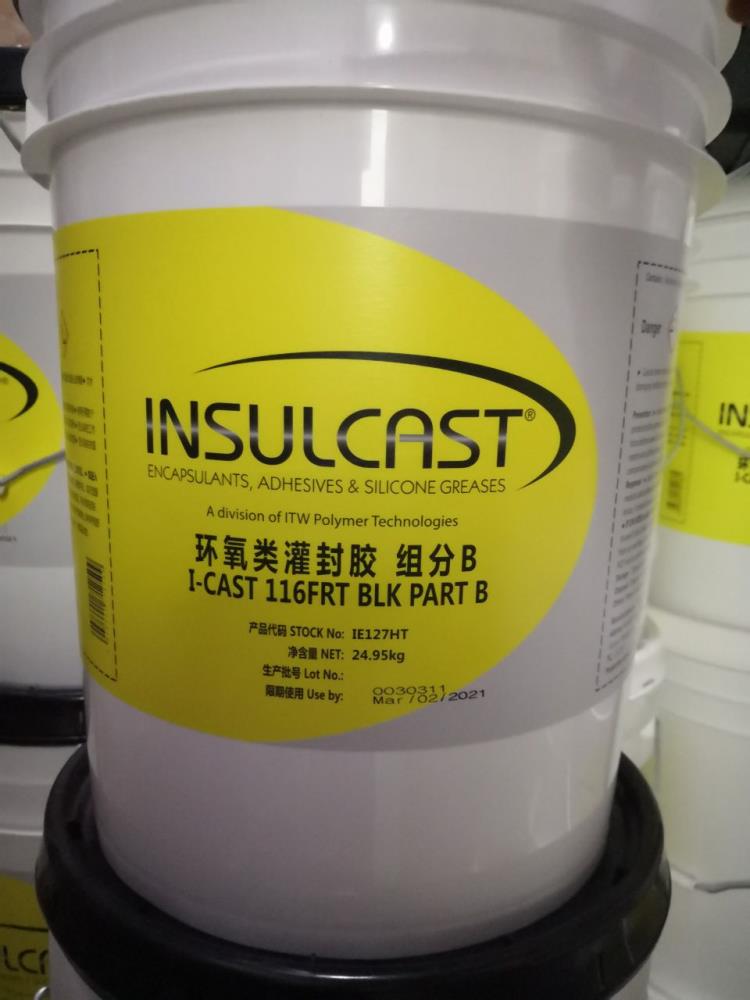

Insulcast 116FR 導熱環氧樹脂
主要應用：電子產品灌封和密封
概 述：INSULCAST 116FR環氧樹脂供貨時是一種雙組分的套裝材料。它由A、B 兩部分液體組分組成，當兩組分以1：1重量比或體積比充分混合時，混合液體會固化成黑色的堅硬體（帶一定的柔性可克服熱應力）。116FR是方便使用的、一般粘度、阻燃型、高絕緣性的環氧材料，低粘度、柔性、穩定性、導熱性和粘接性完美的應用在精密組件的灌封密封上。
導熱性能：116FR熱傳導系數為3.0BTU-in/ft2·Hr·０Ｆ，屬于高導熱環氧，能滿足變壓器線圈的導熱要求。
絕緣性能：116FR的體積電阻率1X1014ohm-cm,絕緣常數為4.4，絕緣性能將是優越的。
一致性： 116FR將確保產品在灌封前后電氣性能的一致性。
溫度范圍：－45℃ｔｏ＋110℃。 固化時間：在２５℃室溫中8小時；在6０℃－1小時。 操作時間：在２５℃室溫中1.5小時。
固化表面：無論在室溫或加熱固化情況下，表面光滑平整。 安全性能：阻燃性能已完成ＵＬ“塑膠材料的可燃性實驗”，通過ＵＬ９４Ｖ－０級認證。
混合說明：
１、混合前116FR Ａ、Ｂ兩部分放在原來的容器中，雖有一些極輕微的沉淀，但是硬度較低的沉淀將會發現很容易重新混合均勻。
２、計量部分是一樣的，不管重量和體積都為Ａ和Ｂ兩部分。
３、徹底的混合，將容器的邊、底角的原料刮起。
４、真空下混合２９in .Hg３－４分鐘，真空灌封
固化前性能參數 Part A Part B
顏色 ，可見 黑色 灰色
粘度（cps） 7，200 11，000
比重 1.5 1.45
混合粘度 8，100
膠化時間（25℃） 3—4小時
保存期（25℃） 12個月
固化后性能參數： 物理性能 硬度測定（丟洛修氏D） 75
