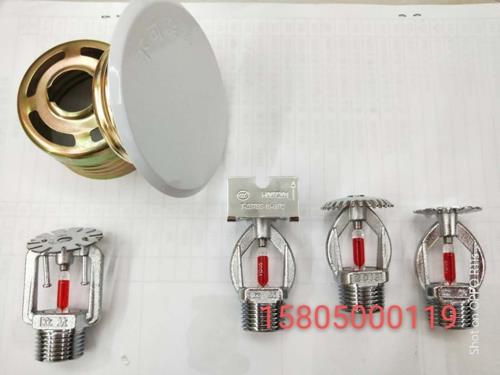

ZST型玻璃球灑水噴頭
噴頭可用來探測火災，并通過自動灑水來控制和撲滅火災，是自動噴頭滅火系統的主要部件，廣泛用于高層建筑、賓館、商場、工廠、倉庫等各類建筑物，能滿足各種危險等級的防戶要求。
技術參數：
型號 | 公稱通徑（mm ） | 接口螺紋 | 流量系數（K） | 安裝型式 |
ZSTP | DN15 | 1 / 2 | 80 | 濺水盤向上或向下安裝 |
DN20 | 3 / 4 | 115 | ||
ZSTX | DN15 | 1 / 2 | 80 | 濺水盤向下安裝 |
DN20 | 3 / 4 | 115 | ||
ZSTZ | DN15 | 1 /2 | 80 | 濺水盤向上安裝 |
DN20 | 3 / 4 | 115 | ||
ZSTB | DN15 | 1 /2 | 80 | 濺水盤水平安裝 |
DN20 | 3 / 4 | 115 | ||
ZSTD | DN15 | 1 /2 | 80 | 濺水盤向下安裝 |
DN20 | 3 / 4 | 115 |
噴頭額定溫度 | 環境溫度 | 玻璃球工作液體標 |
57℃ | 27℃ | 橙 |
68℃ | 38℃ | 紅 |
79℃ | 49℃ | 黃 |
93℃ | 63℃ | 綠 |
141℃ | 111℃ | 藍 |
182℃ | 152℃ | 淡紫 |
T-ZST15系列玻璃球灑水噴頭由銅合金框架、玻璃球、球座、密封件、濺水盤等裝配而成，外形美觀，結構緊湊。特點如下：
1、噴頭框架采用銅合金，強度高、耐腐蝕性強，表面拋光鍍鉻。
2、感溫元件玻璃球采用德國J0b公司產品，強度高，動作可靠，反應速度快。噴頭采用德國進口的組裝檢測線進行生產檢測，質量可靠穩定。密封件具有耐老化耐腐蝕性等特點。
技術特性：
1.規格：a.DN15系列連接螺紋：R1/2或者NPT1/2：流量特性系數：K=80+-4
b.DN20系列連接螺紋：R3/4或者NPT3/4;流量特性系數：K=115+-4
2.額定工作壓力：1.2MPA，出廠試驗壓力（氣壓）：3.0MPA，***進行。
3.玻璃球直徑3mm 5mm
4.噴頭公稱工作溫度及色標。
5.壓力---流量關系圖
6.噴頭的型號及安裝形式的關系

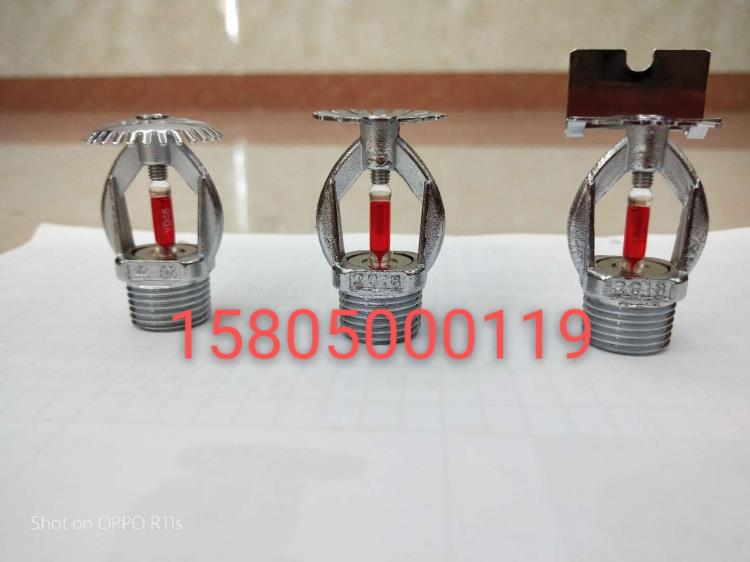

ZSTZ-直立安裝-濺水盤直立向上
ZSTX-下垂安裝-濺水盤豎直向下

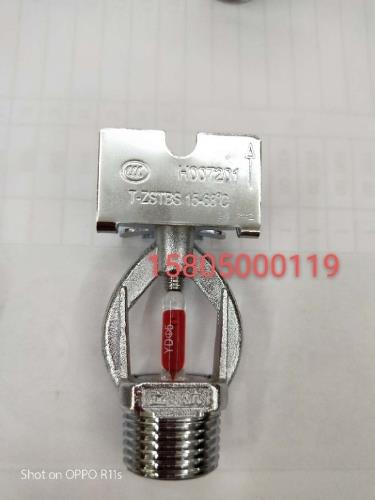

ZSTBZ-直立邊墻安裝-直立安裝，濺水盤向上，濺水盤的折邊位于墻壁一側。

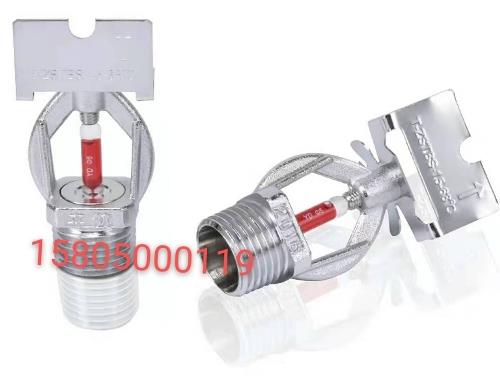

ZSTBS-水平邊墻安裝-噴頭軸線于墻面垂直，濺水盤在噴頭上側且與天花板平行。
7.3mm玻璃球，RTI小于等于50(M.S)0.5 屬快速相應，型號前加K
5mm玻璃球，RTI等于75-105(M.S)0.5，屬特殊相應，型號前加T
8.示例：
K-ZSTZ15/68,為規格DN15，動作溫度68度的快速響應直立型玻璃球灑水噴頭。
T-ZSTX15/79，為規格DN15，動作溫度79度的特殊響應下垂型玻璃球灑水噴頭。
