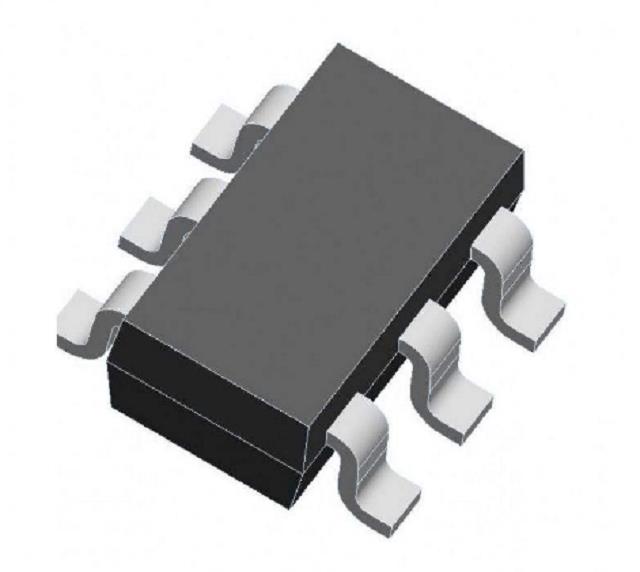

WX8119是這款固定頻率,SOT23-6 封裝的電流模式升壓變換器,高達 1.2MHz 的工作頻率使得外圍電感電容可以選擇更小的規格。內置軟啟動功能減小了啟動沖擊電流。WX8119輕載時自動切換至 PFM 模式,包含了輸入欠壓鎖定,電流限制以及過熱保護功能.小尺寸的封裝給 PCB 省下更多的空間.
WX8121是這款由基準電壓源,振蕩電路,誤差放大電路,相位補償電路,電流限制電路,PWM/PFM 控 制 電 路 等 構 成 的 CMOS 升 壓 型DC/DC控制器。由于使用外接的低導通電阻的增強型N溝道功率MOSFET,因此適用于需要高效率,高輸出電流的應用電路。另外,可通過在VSENSE端子連接電流檢測電阻 (R SENSE ) 來限制輸出電流。由于將電流檢測電壓 (VSENSE) 設定為100 mV ± 10%,因此可減少在R SENSE 端產生的損耗。WX8121外圍的輸出電容器可使用陶瓷電容器。并且,采用了小型的SOT23-6封裝,因此可適用于高密度安裝高精度高效率的應用。
WX8123是這款 30V 輸入耐壓,典型 5V 輸入 12V輸出時,可帶載 1A 以上的升壓型 DC-DC 控制器,振蕩頻率 300KHz,由于使用外接低導通電阻的 N 溝道功率MOSFET 開關管,因此適用于需要高效率,高輸出電流,寬范圍輸入的應用電路。WX8123內部含有高壓降壓LDO電路,基準原電路,振蕩器電路,誤差放大器電路和補償電路,PWM/PFM 切換控制電路,芯片在輕載工作時具有高效轉換特點,另外,芯片內置有使能關斷,軟啟動等保護電路。
