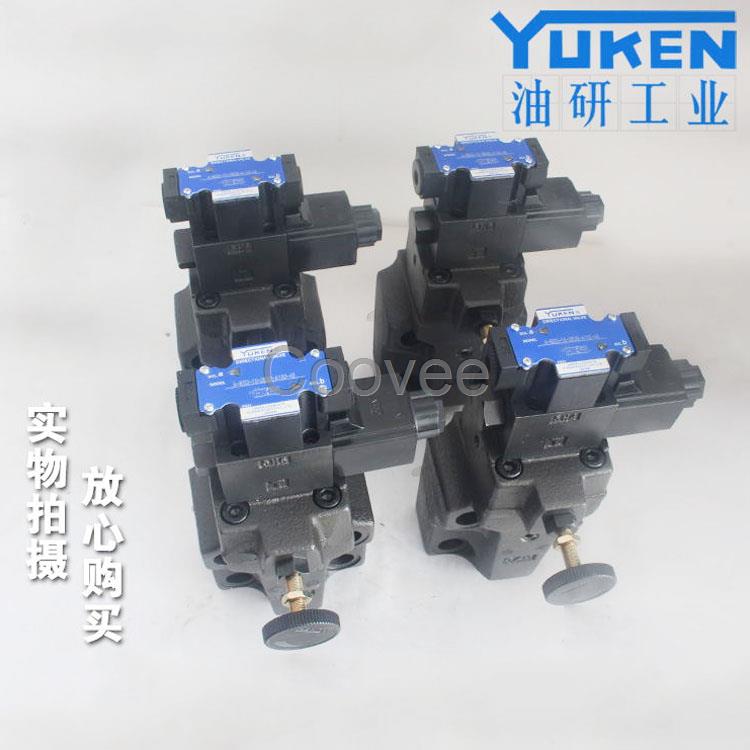

YUKEN油研S-BSG-03-3C3-D24-N1-51溢流閥

油研電磁閥是由電磁線圈和磁芯組成，是包含一個或幾個孔的閥體。當線圈通電或斷電時，磁芯的運轉將導致流體通過閥體或被切斷，以達到改變流體方向的目的。電磁閥的電磁部件由固定鐵芯、動鐵芯、線圈等部件組成；閥體部分由滑閥芯、滑閥套、彈簧底座等組成。電磁線圈被直接安裝在閥體上，閥體被封閉在密封管中，構成一個簡潔、緊湊的組合。我們在生產中常用的電磁閥有二位三通、二位四通、二位五通等。這里先說說二位的含義：對于電磁閥來說就是帶電和失電，對于所控制的閥門來說就是開和關。
電磁閥的故障將直接影響到切換閥和調節閥的動作，常見的故障有電磁閥不動作，應從以下幾方面排查：
1、電磁閥接線頭松動或線頭脫落，電磁閥不得電，可緊固線頭。
2、電磁閥線圈燒壞，可拆下電磁閥的接線，用萬用表測量，如果開路，則電磁閥線圈燒壞。原因有線圈受潮，引起絕緣不好而漏磁，造成線圈內電流過大而燒毀，因此要防止雨水進入電磁閥。此外，彈簧過硬，反作用力過大，線圈匝數太少，吸力不夠也可使得線圈燒毀。緊急處理時，可將線圈上的手動按鈕由正常工作時的“0”位打到“1”位，使得閥打開。

電磁閥是用來控制流體的自動化基礎元件，屬于執行器；并不限于液壓，氣動。

電磁閥用于控制液壓流動方向，工廠的機械裝置一般都由液壓缸控制，所以就會用到電磁閥。

工作原理

電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。

低噪音溢流閥部分型號如下：
S-BSG-03-2B2-A240-N1-51 S-BSG-03-2B2-A110-N1-51
S-BSG-03-2B2-D24-N1-51
S-BSG-03-2B3A-A240-N1-51 S-BSG-03-2B3A-A110-N1-51
S-BSG-03-2B3A-D24-N1-51
S-BSG-03-2B3B-A240-N1-51 S-BSG-03-2B3B-A110-N1-51
S-BSG-03-2B3B-D24-N1-51
S-BSG-03-2B2B-A240-N1-51 S-BSG-03-2B2B-A110-N1-51
S-BSG-03-2B2B-D24-N1-51
S-BSG-03-3C2-A240-N1-51 S-BSG-03-3C2-A110-N1-51
S-BSG-03-3C2-D24-N1-51
S-BSG-03-3C3-A240-N1-51 S-BSG-03-3C3-A110-N1-51
S-BSG-03-3C3-D24-N1-51

S-BSG-06-2B2-A240-N1-51 S-BSG-06-2B2-A110-N1-51
S-BSG-06-2B2-D24-N1-51
S-BSG-06-2B3A-A240-N1-51 S-BSG-06-2B3A-A110-N1-51
S-BSG-06-2B3A-D24-N1-51
S-BSG-06-2B3B-A240-N1-51 S-BSG-06-2B3B-A110-N1-51
S-BSG-06-2B3B-D24-N1-51
S-BSG-06-2B2B-A240-N1-51 S-BSG-06-2B2B-A110-N1-51
S-BSG-06-2B2B-D24-N1-51
S-BSG-06-3C2-A240-N1-51 S-BSG-06-3C2-A110-N1-51
S-BSG-06-3C2-D24-N1-51
S-BSG-06-3C3-A240-N1-51 S-BSG-06-3C3-A110-N1-51
S-BSG-06-3C3-D24-N1-51

S-BSG-10-2B2-A240-N1-51 S-BSG-10-2B2-A110-N1-51
S-BSG-10-2B2-D24-N1-51
S-BSG-10-2B3A-A240-N1-51 S-BSG-10-2B3A-A110-N1-51
S-BSG-10-2B3A-D24-N1-51
S-BSG-10-2B3B-A240-N1-51 S-BSG-10-2B3B-A110-N1-51
S-BSG-10-2B3B-D24-N1-51
S-BSG-10-2B2B-A240-N1-51 S-BSG-10-2B2B-A110-N1-51
S-BSG-10-2B2B-D24-N1-51
S-BSG-10-3C2-A240-N1-51 S-BSG-10-3C2-A110-N1-51
S-BSG-10-3C2-D24-N1-51
S-BSG-10-3C3-A240-N1-51 S-BSG-10-3C3-A110-N1-51
S-BSG-10-3C3-D24-N1-51

3、電磁閥卡住：電磁閥的滑閥套與閥芯的配合間隙很小（小于0.008mm），一般都是單件裝配，當有機械雜質帶入或潤滑油太少時，很容易卡住。處理方法可用鋼絲從頭部小孔捅入，使其彈回。根本的解決方法是要將電磁閥拆下，取出閥芯及閥芯套，用CCI4清洗，使得閥芯在閥套內動作靈活。拆卸時應注意各部件的裝配順序及外部接線位置，以便重新裝配及接線正確，還要檢查油霧器噴油孔是否堵塞，潤滑油是否足夠。
4、漏氣：漏氣會造成空氣壓力不足，使得強制閥的啟閉困難，原因是密封墊片損壞或滑閥磨損而造成幾個空腔竄氣。在處理切換系統的電磁閥故障時，應選擇適當?shù)臅r機，等該電磁閥處于失電時進行處理，若在一個切換間隙內處理不完，可將切換系統暫停，從容處理。
