無源無線溫度在線監測方案

無源無線測溫產品簡介

RF無線射頻式在線溫度監測儀采用RF無線射頻式溫度在線監測預警方案，用以監測運行中的電力關鍵部位老化、松動、接觸不良而導致的發熱情況。是基于32位嵌入式平臺的分層分布式設計，由RF無線射頻溫度傳感器、無線射頻收發器、現場監測儀表、現場多點測溫集中監測裝置及嵌入式軟件構成，在線采集設備測點的溫度，無線發射和接收溫度數據，現場多點測溫集中監測裝置實時顯示溫度和故障報警信息、并通過有線和無線方式將數據傳送到集控中心計算機，溫度監控軟件提供良好的人機聯系界面，能實現快速通知檢修人員及時處理故障，保障電氣設備的正常運行。同時亦為電力運行管理部門提供了用電分配決策依據。

無源無線測溫產品測溫原理

RF射頻技術的基本原理是電磁理論。射頻識別技術的基本原理是利用射頻信號和空間耦合傳輸特性來獲得對被識別物體的自動識別。將傳感器集成于標簽天線上，這樣尺寸和成本下降。帶有智能傳感器的RFID，是無線傳感網絡的重要組成部分。另外，溫度是很重要的環境參數之一，溫度傳感器應該能夠監視和記錄關鍵的溫度變化。在標簽芯片中嵌入溫度傳感電路是一大方向。目前基于CMOS工藝的RFID溫度傳感方法有兩種典型結構。一種是利用模數轉換將與溫度有關的電壓信號轉換成包含溫度信息的數字信號。另一種是采用時域數字量化的方式將周期隨溫度變化的信號轉化成包含溫度信息的數字信號，即利用一個輸出周期隨溫度變化的時鐘對一個脈沖寬度與溫度無關的脈沖信號進行采樣計數，或者利用一個輸出周期與溫度無關的時鐘對一個脈沖寬度隨溫度變化的脈沖信號進行采樣計數;最終通過數字信號處理得到溫度信息。

無源無線測溫產品適用對象

● 各類電纜接頭、變壓器、電力開關柜等電力設備的實時溫度監測。

● 各類工業應用中要求隔離或較遠距離進行測溫或溫度在線監測的場所。

● 各類主變壓器內部連接處及有載分接開關的運行溫度監測。

● 各類電機線圈的熱點溫度監測。

設計執行標準

所有設備及備品備件的設計、制造、檢查、試驗及特性都遵照蕞新版IEC標準和中國國家標準（GB標準）及國家電力行業標準（DL標準）。主要標準如下：(但不僅限于此)

● 國家標準

GB/T14808-2001 交流高壓接觸器和基于接觸器的電動機起動器

GB1985-1989 交流高壓隔離開關和接地開關

GB3906-1991 3-35kV交流金屬封閉式開關設備

GB4208-1993 外殼防護等級(IP代碼)

GB2423.1電工電子產品基本環境試驗規程    試驗A（低溫試驗方法）

GB2423.2電工電子產品基本環境試驗規程    試驗B（高溫試驗方法）

GB/T2829-1987周期檢查計數程序及抽樣表（適用于生產過程穩定性的檢查）

GB/T191-2000包裝、儲運圖示標志

● 國際標準

IEC60056 高壓交流斷路器

IEC60470 高壓交流接觸器和基于接觸器的電動機起動器

IEC60282 高壓熔斷器

IEC60298 交流金屬封閉開關設備和控制設備

IEC60694 高壓開關設備和控制裝置的通用規范

IEC1000-4電磁兼容性（EMC）--第四部分：試驗與測量技術

測溫系統拓樸圖

● 測溫系統主要部件的性能參數及指標

接點溫度在線監測儀WL-TDR-B100

帶顯示無線測溫儀

總線式RF在線監測儀WL-TDR-E100

總線式RF在線監測儀

射頻天線

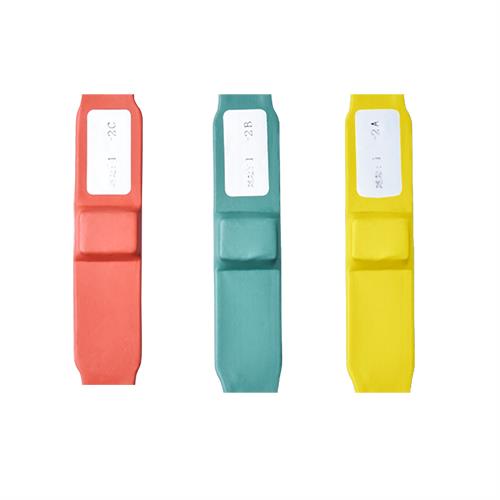

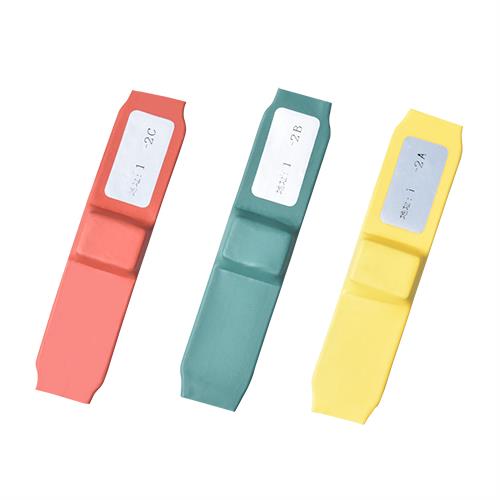

RF溫度傳感器

參數指標

備注：無線溫度收發單元

●模塊外殼陶瓷封裝，其溫度范圍0℃-500℃，擁有優秀的絕緣、防水、防氣、防腐能力。

●先進的微電子技術、無線射頻通訊技術，將各測溫采集模塊與發射模塊巧妙地結合在一起。

●本收發射模塊選用無線高頻載波方式，一個接收模塊可同時接收1-12個發射模塊的數據。

●無源收集無線射頻溫度傳感器直接安裝于開關柜動/靜觸頭、電纜接點外層、電纜或母排結合部。

●除完全的電氣隔離設計外、本模塊還通過了各種嚴格的測試，具有在強磁干擾、環境惡劣的地方正常工作的能力。

●采用先進的無線射頻技術，集無線通信與傳感為一體，內部沒有電池或其它有源部件，保證了絕對安全。
