聲表面波接點溫度在線監測方案
●聲表面波溫度在線監測方案主要用于開關柜動靜觸頭、隔離刀閘、母排搭接點的溫度在線監測。適用于高低壓系統。
●聲表波傳感器是基于電磁波的諧振反射原理,由主機發送的電磁波被傳感器反射后,反射的電磁波的信號頻率與當前傳感器溫度相關,并且線性度好,重復性高,主機收到反射的電磁波后分析即可得到溫度數據。所以聲表波傳感器屬于無源被動元件,適應各種環境的安全性好。
主機參數
| 主機型號/名稱 | WL-TDB-A100 接點溫度在線監測儀 |
| 主機圖片 | |
| 工作環境 | -20℃~+65℃，≤97%PH，海拔≤4000m |
| 工作電源 | 5VDC(配85~265VAC，110~370VDC轉5VDC適配器) |
| 測溫點數 | 12點（可擴展） |
| 測溫點信息 | 溫度、信號質量 |
| 收發無線距離 | ≤100m |
| 接收到主機距離 | ≤50m |
| 通訊接口 | RS485(Modbus)或CAN-Bus(CAV2.0) |
| 報警輸出 | 現場聲光報警，1~2路開關量輸出 |
| 報警記錄 | 8小時溫度曲線，實時報警記錄查看 |
| 適用位置 | 高低壓開關柜、箱式變壓器 |
| 開孔尺寸 | 123mm×118mm |
參數指標

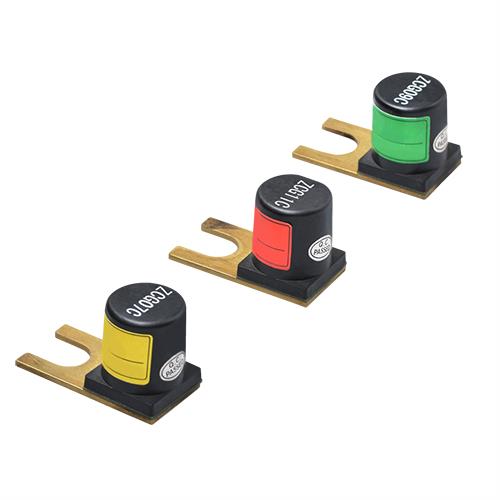

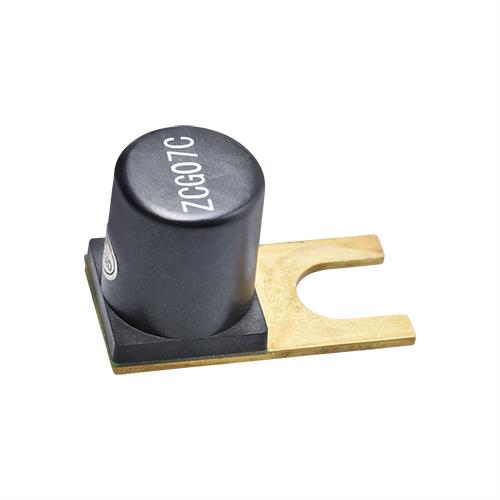

| 型號/名稱 | WL-TDS-A100 聲表面波溫度傳感器 |
| 工作頻段 | 430MHZ~432MHZ；433MHZ~434.79MHZ |
| 無線距離 | ≤2m |
| 測溫范圍 | -20℃~125℃ |
| 測溫精度 | ±1℃ |
| 供電方式 | 無源 |
| 安裝方式 | 母排模塊M6~M10螺絲固定，蓮花觸頭卡扣安裝 |
| 外殼材質 | 雙組份聚氨酯電子灌封膠 |
| 測溫位置 | 斷路器動靜觸頭、隔離刀閘、母排接頭、變壓器進出線接點、電纜接頭 |
原理解析
聲表面波無線測溫模塊是采用特殊設計的聲表諧振器(SAW,當有一個固定頻率的電波輸入到聲表諧振器,諧振器輸岀的電波信號頻率會隨著諧振器感受到的環境溫度的變化而變化,利用它的這個特性,通過采集諧振器的輸出頻率,就可以換算岀諧振器對應的環境溫度,達到測量環境溫度的目的。聲表諧振器具有真無源、單調、重復性好、線性度好的特點。
