產品簡介
●主機采集各傳感器的數據，LCD彩色液晶顯示。
●報警時自動啟動排風、聲光報警信號及報警繼電器輸出，產生歷史記錄，掉電不丟失。可設定風機定時排風。RS485通訊功能。
●相關傳感器為氣體采集器，溫濕度采集器，風機控制箱等。
參數指標
| 主機型號/名稱 | WL-EW600 SF6氣體泄漏定量報警系統 |
| 工作環境 | -20℃~+75℃，≤90%RH，海拔≤4000m |
| 工作電源 | 85~265VAC，110~370VDC |
| 采集器鏈接個數 | 標配8個(可擴展) |
| 顯示 | 7寸TFT液晶顯示 |
| 繼電器輸出 | 4路風機，2路報警，負載能力AC220/7A |
| 通訊功能 | Rs485通訊 |
| 通訊波特率 | 1200/2400/4800/9600 |
| 通訊協議 | Modbus |
| 外形尺寸 | 250mm×350mm×80mm |
| 安裝方式 | 壁掛式安裝 |
拓撲圖
采集器基本參數
| 型號名稱 | WL-SRG-OF系列氣體采集器 |
| 產品圖片 | |
| 檢測原理 | 非分光紅外吸收檢測（NDIR） |
檢測量程 | 0~2000ppm（標準型），其他量程可定制 |
檢測精度 | ≤±2% FS1 |
工作溫度 | -15到45攝氏度 |
| 響應時間 | 大約30秒（Td90，在50%FS處測得） |
| 線性誤差 | ≤±1 % FS 1 |

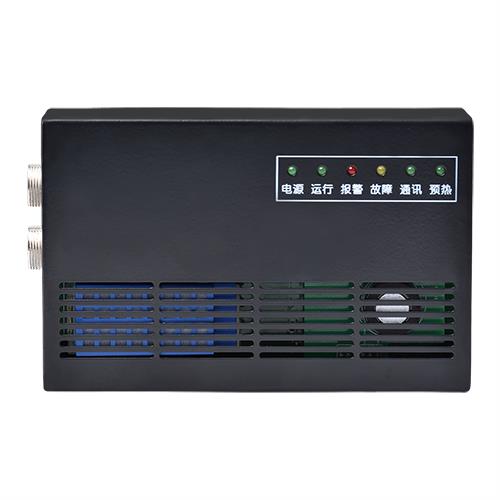

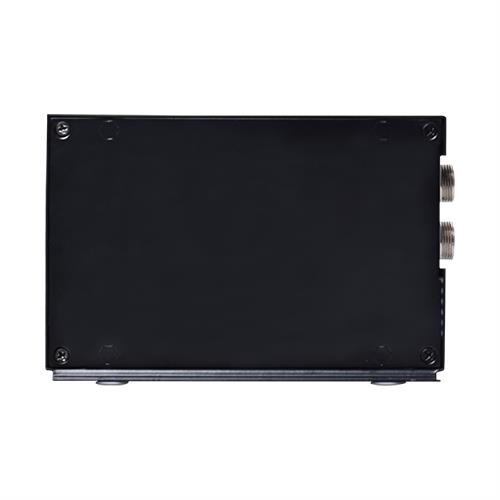

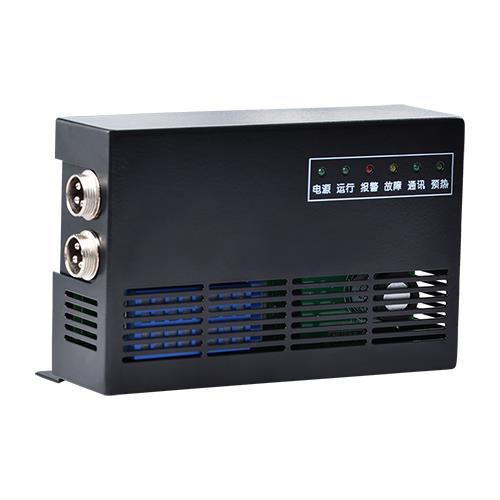

采集器概述
NDIR紅外SF6氣體傳感器模組（WFS-S1-S）基于雙光束雙波長紅外測量技術及高精度數字處理技術，廣泛應用于高壓開關 GIS 室SF6氣體泄漏監測（0-100ppm），SF6氣體檢漏儀(0-50ppm)和 SF6 純度分析儀(0-100%)。內部集成完整的漂移自動控制和溫度補償電路。
NDIR紅外SF6氣體傳感器模組（WFS-S1-S）采用雙光束非分光紅外線(NDIR)檢測技術，具有抗其他氣體干擾、保養維護簡便、穩定性好、自帶溫度補償。標準Modbus協議。適用于SF6泄漏報警、現場施工防護、單一氣體分析、在線監測、工業過程分析等多種應用場合。
采集器特點
采用獨有的免光池NDIR技術，配備高透氣不銹鋼外殼，并可外接氧氣傳感器，采用數字信號輸出。由于針對SF6特定波長設計，具有抗其他氣體干擾，不需氣泵管路、體積小、外殼堅固耐腐蝕、使用維護方便、適應惡劣環境、能夠同時上傳輸出六氟化硫含量和氧氣含量等特點，適用于泄漏報警，環境檢測、在線監控，氣體成份分析等應用場合。
與電化學和負電暈放電原理相比，紅外SF6傳感器的優點：
紅外光譜吸收原理（NDIR）。
雙波長，帶溫度補償。
高可靠性，與其他氣體不會產生交叉反應。
與電化學傳感器相比，六氟化硫傳感器紅外傳感器長達10年的壽命。
高性價比，可承受的優惠價格。
與電化學傳感器相比，六氟化硫傳感器省去售后維護費用。
數字量和模擬量輸出方式可選，二次開發應用方便。
微型結構，低功耗設計。
無輻射源，無二次危害。
與熱導原理相比，NDIR紅外SF6氣體傳感器模組（WFS-S1-S）優點：
紅外SF6純度傳感器體積小。
紅外SF6純度傳感器低功耗，可電池供電。
紅外SF6純度傳感器無需龐大的加熱系統。
紅外SF6純度傳感器操作溫度寬（-20-+60℃)。
3年以上的校準周期，無需頻繁校驗儀器。
高可靠性和穩定性，日常無需維護SF6純度分析儀。
技術參數
| 檢測氣體 | 六氟化硫 |
| 檢測原理 | 非分光紅外吸收檢測（NDIR） |
| 檢測量程 | 0~2000ppm（標準型），其他量程可定制 |
| 檢測精度 | ≤±2% FS1 |
| 工作溫度 | -25到45攝氏度 |
| 環境濕度 | 0~95%RH |
| 預熱時間 | 小于2分鐘 |
| 響應時間 | 大約30秒（Td90，在50%FS處測得） |
| 工作電壓 | ２４V |
| 工作電流 | 小于200毫安 |
| 使用壽命 | 大于10年 |
| 保存溫度 | -25到55攝氏度 |
| 分辨力 | 1 ppm |
| 重復性 | ≤±2 % FS 1 |
| 線性誤差 | ≤±1 % FS 1 |
| 檢測下限 | <10 ppm |
| 通訊方式 | RS485 |
